蓄电池供电的12V大功率闪光器

浏览
发布时间 2009-05-11

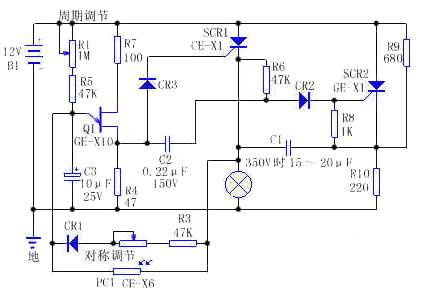

该大功率闪光器电路由12V蓄电池提供电源,输出功率可达40W,用来驱动12V、3A的灯泡闪光。闪光频率可调,最高1Hz,占空比也可调节。闪光器自带光控功能,白天停止工作,夜间开启闪光。该12V大功率闪光器的电路图如下所示:

12V大功率闪光器

SCR1和SCR2组成一个基本的直流触发器。灯负载接到一个可控硅整流器的阴极引出线,以便灯的另一端可以处在地(负)电位(这在某些场合是需要的)。触发器定时由一个普通的单结晶体管振荡器电路(Q1、R1、C3等)来控制。电位器R2和二极管CR1可单独控制通/断定时。光敏电阻在白天切断单结晶体管起动电路。
