亮度可调的光控小灯电路

浏览
发布时间 2009-11-13

电路说明:
该电路由555时基电路组成的脉宽调制源驱动两级三极管控制小灯的亮度;由MG45-32光敏电阻和两级三极管组成光控电路控制555电路的工作,实现昼夜的自动开关灯控制;由10W小功率变压器输出~12V经桥式整流滤波供电路工作。

工作原理:
IC1、P1、R1、C1等组成自激多谐振荡器,调节P1可改变输出脉冲占空比,从而可调节灯泡L1和L2的亮度。振荡信号由IC1的{3}脚输出,经N3~N5放大后推动L1~L2发光。光敏电阻R5和三极管N1、N2等组成开关电路,在白天,R5阻值变小,N1饱和导通,N2截止,IC1失电而停止工作,灯熄灭;在夜晚,R5因照度降低而阻值增大,N1截止,N2导通,为IC1提供工作电源,使本控制电路正常工作,灯点亮。

安装时需注意,光敏电阻不能被控制的小灯的灯光照射,否则电路无法正常工作。

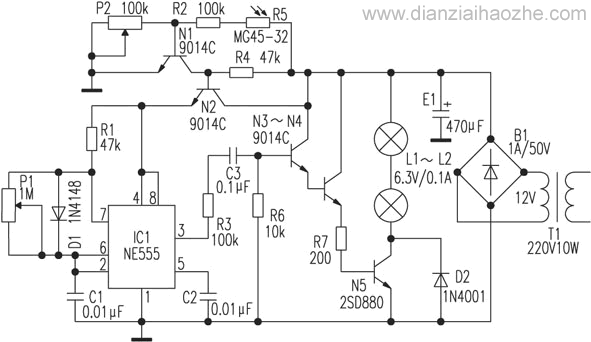

亮度可调的光控小灯电路
