用555集成电路做个简单的开关稳压电源

浏览
发布时间 2009-08-08

这个简单的开关稳压电源电路是通过555集成电路产生可调节的锯齿波输出脉冲电压,以驱动开关调整管(3AD57A)实现对输出电压的调节,并通过F004B运放构成的取样调整电路实现输出电压的自动稳压。

用555集成电路做个简单的开关稳压电源

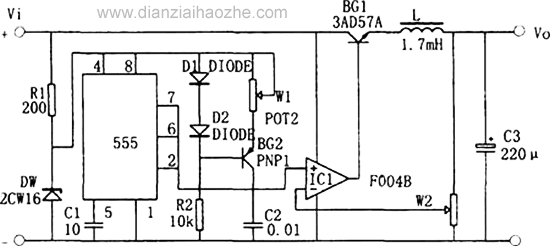

电路中,采用晶体管BG1作为开关调整管;运算放大器IC1构成比较放大器;555时基电路接成无稳态多谐振荡器。振荡器在C1上产生锯齿波电压(Vmin=1/3Vz,Vmax=2/3Vz,频率由W1和C1确定)送至比较器IC1的同相输入端,取样电压送至比较器的反相输入端。

IC1输出矩形波形的占空比由取样电压控制,在输出电压为一稳定值时,取样电压为1/3Vz和2/3Vz之间某一值。当某种原因使输出电压上升(或下降)时,取样电压随之上升(或下降),使IC1输出矩形波占空比减小(或增大),导通时间减短(或增加),输出电压下降(或上升),从而达到稳定输出电压的目的。调整W,可控制输出电压的大小。
