光控音量电位器(场效应管+光敏管)

浏览
发布时间 2009-08-08

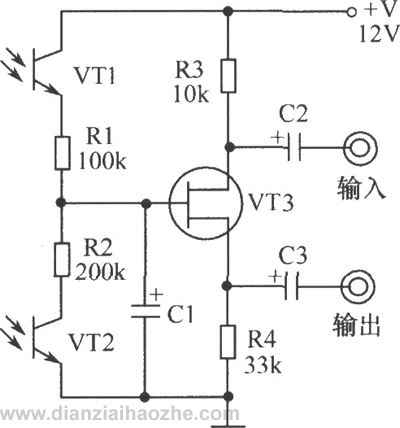

如图所示,这是一种光控电位器的电路,所不同的是它采用双光敏管对称控制。当光源照射光敏管VT1,沟道电阻减小,音量提高;若照射VT2音量则降低,从而实现了光控音量调节。

该电位器每次开机时,由于C1的限制VT3管的G极电位为0V,沟道电阻为最大值,音量也就被控制在最小。

VT3选用3DJ6F或同类场效应管。VT1、VT2使用市售NPN型光敏管即可,C1、C2、C3选用6.3μF/25V钽电解电容。电阻选用1/8W 金属膜电阻。
