简单有效的LED照明灯驱动电路

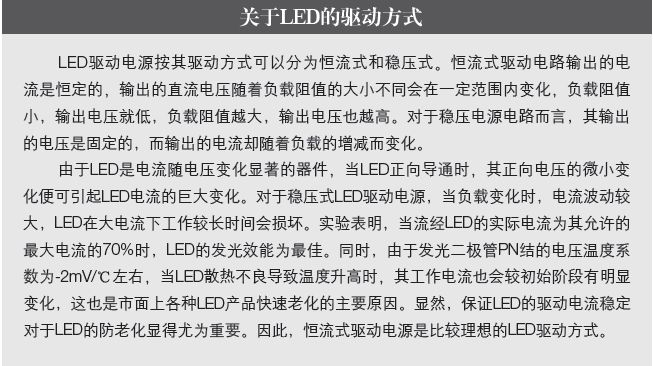

二、保护电路
由于电容降压电源是一种非隔离式电源，在通电瞬间会产生很大的电流，也就是所谓的浪涌电流。此外，由于外界环境的影响（如雷击），电网系统会侵入各种浪涌信号，有些浪涌会导致LED的损坏。而LED抗浪涌电流和抗反向电压能力都比较差，加强这方面的保护也非常重要，尤其是有些LED灯装在户外（如LED路灯）。因此LED驱动电源要有抑制浪涌的侵入、保护LED不被损坏的能力。本电路用负温度系数热敏电阻来限制电流的突变，利用正温度系数热敏电阻自动调节电流大小，使之趋于某个特定的变化范围，同时在电源输入端并有瞬态电压抑制器以避免电压过载。
（一）负温度系数热敏电阻保护
负温度系数热敏电阻简称NTC热敏电阻，NTC是NegativeTemperatureCoefficient的缩写，意思是负的温度系数，泛指负温度系数很大的半导体材料或元器件，限制浪涌电流的最简单有效的方法是在线路输入端串联一只NTC热敏电阻，如图1中的R2。由于在冷启动时，NTC热敏电阻呈现高阻抗，因而使浪涌电流得到限制。而当电流的热效应使NTC热敏元件的温度升高，NTC阻值急剧下降时，对系统的电流限制作用会较小。由于NTC热敏电阻在热态下的阻抗并不是零，故会产生功率损耗，当然，这种损耗是很小的。
（二）正温度系数热敏电阻保护
正温度系数热敏电阻PTC（PositiveTemperatureCoefflCient）是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻。为使电路中的电流在正常工作下趋于稳定，本电路还采用了PTC热敏电阻（见图2），如图1中的R3。电流通过PTC热敏电阻后引起温度升高，即发热体的温度上升，当超过居里点温度后，电阻增加，从而限制电流增加，于是电流的下降导致元件温度降低，电阻值的减小又使电路电流增加，元件温度又升高，周而复始，因此具有使温度保持在特定范围的功能。正常情况下，PTC元件串接在电路中，呈低阻状态，保证电路正常工作；当电路发生短路或窜入异常大电流时，PTC元件的自热使其阻抗增加把电流限制到足够小，起到过电流保护作用。当产生过电流的故障得到排除，PTC元件自动复原到低阻状态。既避免了维护更换，也避免了可能引起电路损坏的持续循环的开闭状态。

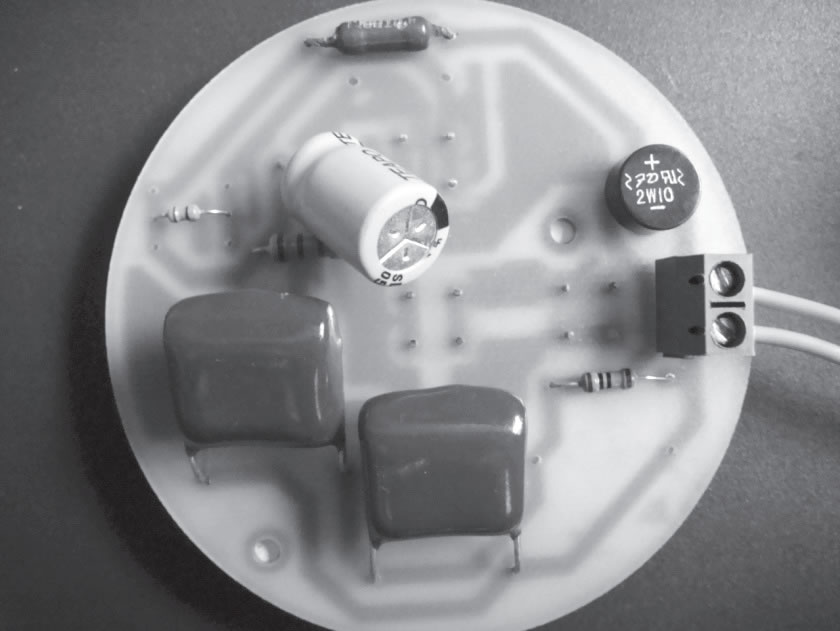

图3笔者制作的照明模块
（三）瞬态电压抑制器保护
瞬态电压抑制器（TransientVoltageSuppressor）,简称TVS，是在稳压管基础上发展起来的一种高效保护器件，主要用于对电路元件进行快速过压保护。当TVS管两极受到反向瞬态高能量冲击时，它能以10～12s量级的速度将两极间的高阻抗变为很低的阻抗，吸收高能量的浪涌，将两极间的电压钳位于一个预定值，保护电子线路中的元器件免受各种浪涌脉冲的冲击而损坏。对于过压保护这一方面，本电路就是在电源输入端并联了TVS，如图1中的VD3，这样可以将电压维持在TVS最大承受范围之内，当出现电压高于TVS击穿点的过压现象时，可以让电流流经TVS，借此保护LED照明灯具。实验表明，将指针万用表串入电路后，在电路通电瞬间，指针突然偏转大角度的现象得到明显的改善，有效地防止了浪涌电流对LED的冲击。同时，启动一段时间后，电流有所下降，并逐渐趋于稳定。在器件的选用方面，用1W的金属膜电阻或线绕电阻代替NTC也可达到要求，过压保护选用TVS或者压敏电阻均可。在线路板设计方面，需要注意的是，高压输入部分（即电源输入端到整流桥部分）应尽量远离后面的负载电路，而且在允许的情况下，高压输入部分导线间的距离应保证在1mm以上。基于这些方面的考虑，笔者设计了如图3所示LED照明灯具，此照明模块已经连续工作了4年左右，亮度未见有所衰减，而且未经任何维护。此电路易于推广、普及，可广泛应用于公共照明、走廊、仓库等。
