制作大功率LED手电筒(AMC7135驱动)

作者 吴晓燕 来源 《无线电》杂志
浏览
发布时间 2011-01-10

目前市售LED手电筒大多是采用多只直径为5mm的 LED组合成一个灯头,用3节AAA电池供电,有的手电筒采用3只、6只或9只0.5W的草帽LED组合,用充电电池供电。实际上这样的手电筒的实际使用效果并不理想:由于没有反光碗,利用LED自身透镜散射角大,发出的光线散射不能照远;再者采用的LED发光效率不高,为增加亮度只有增加LED数量,从而加大了电能的消耗;电路又采用串联电阻的驱动方式造成一部分电能浪费在电阻上,电池电压降低后,LED亮度衰减也很明显。鉴于传统LED手电筒的这些缺点,采用单颗大功率LED制作的手电筒则可以扬长避短单颗LED大功率手电筒是以单颗发光二极管(LED)作为光源的一种新型照明工具,它具有省电、耐用、亮度强等优点,可用于夜行、登山、野营、医用、维修等。但目前这种手电筒价格在几百元到几千元不等,而且平时市面上难以见到。本人自己制作了一款单颗 LED大功率手电筒,成本只有几十元,且使用效果很不错,制作完成的手电筒如图1 所示.。

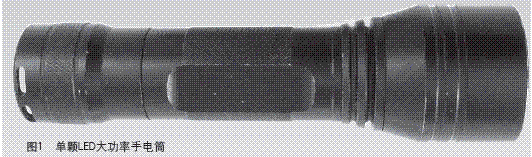

LED手电筒

一、 LED的选择

现时的大功率LED的功率有1W、3W、5W、10W等,综合亮度、续航时间及散热等因素,3W是最合适的选择。由于电池电能有限,所以发光效率是首先考虑的因素,目前这方面比较前沿的有美国lumileds、CREE及韩国首尔半导体(Seoul Semiconductor)的产品,综合考虑后笔者决定选择CREE公司的XLmap 7090 XR-E系列的白光LED,

该系列LED根据发光效率又分几个级别,如表1所示。表中列出了不同级别LED在350mA电流驱动下的亮度范围,该系列LED驱动电流在350mA~1A,在350mA时发光效率最高可以达到100lm/W,随着电流的增大发光效率逐渐降低,其最高级Q5在1A电流时亮度可以达到220~240lm,当然级别越高价格越高,性价比较好的P4价格在十几元,级别最高的Q5要40元,可以根据具体情况来挑选合适的LED。大功率LED实物如图2所示。

大功率LED

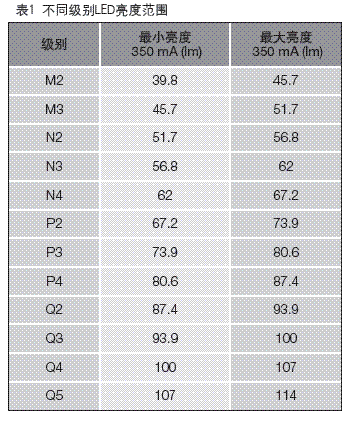

不同级别LED亮度范围
