1.5V手电筒LED驱动电路

浏览
发布时间 2009-02-23

白光LED因其光亮度高、省电和体积小的特点,用作微型手电筒的发光源是非常合适的。本文所述几款LED驱动电路正是应用于此。

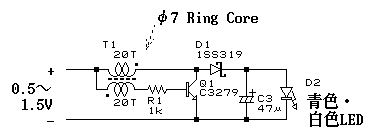

0.5V~1.5V手电筒LED驱动电路
图一

图一是很多电子爱好者都制作过的单管LED驱动电路

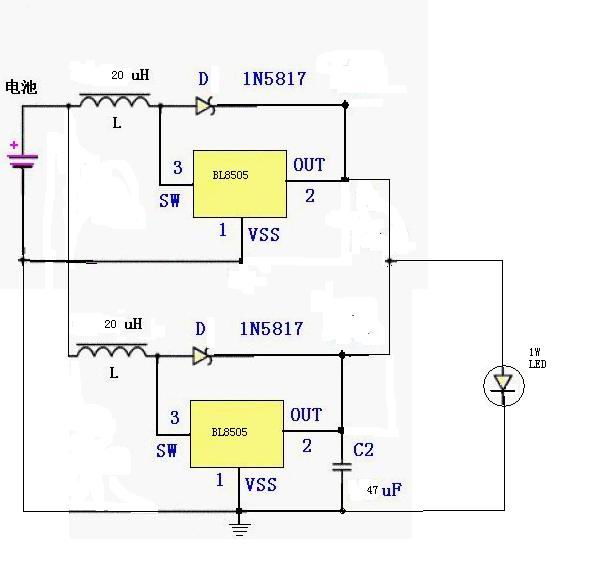

BL8505驱动的1WLED手电筒电路
图二

图二电路采用了BL8505升压型直流转换器,用以驱动1W功率的LED。

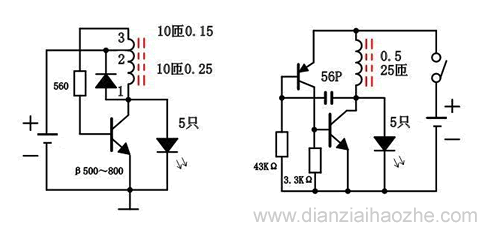

1.5V直流升压LED驱动电路
图三

图三分别是变压器反馈和电容反馈型1.5V直流升压转换电路,用以驱动5只串连的LED。
