50瓦的放大器电路(ICL8063音频放大集成电路)

来源 免费电路
浏览
发布时间 2013-10-23

这是一个可轻松打造的一般用途50瓦音频放大器。放大器可用于收音机、电视机、音响或其它音频设备的输出放大。它也可以是唱机、吉他、麦克风或其他未放大的信号源的末端放大器。在输入端增加了一个低通滤波器,它就成为一个不错的小低音炮功放。

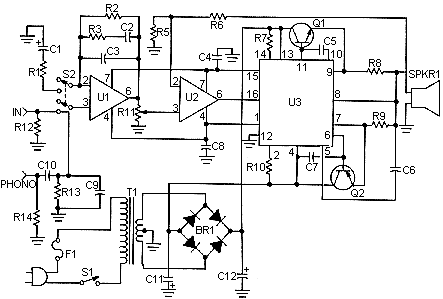

50瓦音频放大器

电路元器件部分
R1 200欧姆1/4 W电阻
R2 200K 1/4 W电阻
R3 30K 1/4 W电阻
R5 1K 1/4 W电阻
R6 5K 1/4 W电阻
R7,R10的1兆欧(5%)的1/2 W电阻
R8,R9 0.4欧姆5 W电阻
R11 10K电位计
R12,R13 51K 1/4 W电阻
R14 47K 1/4 W电阻
C1 35V 100uF的电解电容
C2 0.011uF电容
C3 3750pF电容器
C4,C6 1000pF的电容
C5,C7,C8 0.001UF电容
C9 50PF的电容
C10 0.3uF电容
C11,C12 10,000 UF 50V电解电容
U1,U2 741运算放大器
U3 ICL8063音频放大器
Q1 2N3055 NPN功率晶体管
Q2 2N3791 PNP功率晶体管

笔记
1 我知道我跳过R4。 这不是一个问题:-)
2 100HZ输入失真小于0.1%,20kHz输入增加至约1%。
3 我一直没能找到一个合适的T1(变压器)。你可以使用两个24V 5A单元串联。
4 Q1和Q2将需要散热器。
5 找到U3(ICL8063音频放大集成电路),您可能会遇到麻烦,因为它已停产。
