APA4800/APA4801小功率甲乙类音频放大集成电路

发布时间 2009-08-19

  APA4800/APA4801是Anpec公司生产的SO-8或DIP-8塑封立体声音频放大器集成电路,CMOS工艺制造,甲乙类(AB)推挽放大工作模式。主要应用于便携式音响系统。功能特点:

  • 工作电压:单电源供电:3V~7V、双电源供电:±1.5V~3.5V􀁺
  • 高性噪比:100dB􀁺
  • 高转换比:5V/μs􀁺
  • 低失真度:-65dB􀁺􀁺
  • 输出功率:在10%的失真情况下输出功率8Ω290mW、 16Ω190mW􀁺
  • 电源抗纹波能力强
  • 低功耗
  • 极宽的工作温度范围􀁺
  • 无转换开/关声􀁺
  • SOP8或DIP8封装

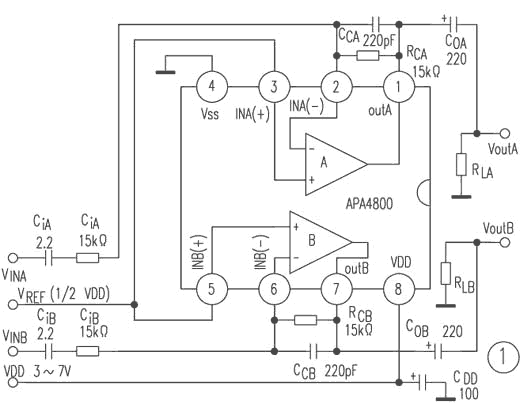

  用APA4800驱动的立体声290mW、8Ω音频放大器电路如图1所示。APA4800内置放大器A和B,其同相端(INA+,INB+)连接在一起,并施加1/2VDD的参考电压(VRFE)。电源电压范围为3~7V,空载电源电流为205mA(VDD=5V时)。

  两路输入VINA、VINB经 CiA、RiA和CiB、RiB分别施加到放大器A和B的反相输入端INA-和INB-,①脚和⑦脚上的两个输出信号分别经耦合电容COA和COB施加到负载RLA和RLB。连接IC①脚与②脚及⑦脚与⑥脚的CCA、RCA、和CCB、RCB分别为A和B的频率补偿元件。信噪比(S/N)达100dB,总谐波失真加噪声与信号之比率〔(THD+N)/S〕为0.15%(典型值),压摆率为5V/μs,电源纹波抑制比(PSRR)为55dB,工作温度范围为-40~+85℃。


APA4800立体声音频放大电路

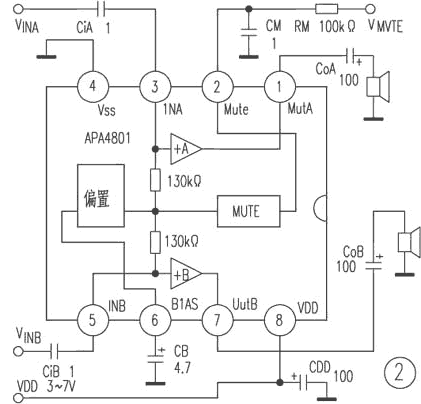

  用APA4801作为驱动器的280mW、8Ω立体声音频放大器电路如图2所示。与APA4800比较,WAPA4801集成了电阻分压器,从而消除了外部电阻。同时,APA4801还带有优异的无噪声调整之功能,实现柔性无噪声调节和无开关咔嗒声。IC的Mute脚(②脚)的功能是使芯片控制输入失能(disable)。当Mute脚为“H”时,扬声器动作;为“L”时,使声音继续减弱(Mute on)。

  IC在VDD=5V和无载下电源电流IDD=2.5mA时,待机电流仅为150uA,Mute脚输入电压为0.8V,无噪声调节衰减(ATT)为 75dB,(THD+N)S=0.1%,S/N=100dB,压摆率为5V/μs。在10%(THD+N)上进入8Ω负载的输出功率为280mW;当 RL=16Ω时,输出功率是160mW。电源电压纹波抑制(PSRR)=76dB。

APA4801立体声音频放大电路

  放大器输入电容(CiA、CiB)的数值影响电路的低频性能。若Ci与IC内130KΩ电阻形成的高通滤波器(HPF)拐点频率为fc,则有Ci=1/(2π×130kΩ×fc)。本电路中,Ci选用1uF的瓷介电容。
