LED数码管的识别与检测方法 使用常识

作者 张晓东 来源 《无线电》杂志
浏览
发布时间 2011-01-09

LED数码管也称半导体数码管,它是将若干发光二极管按一定图形排列并封装在一起的最常用的数码显示器件之一。LED数码管具有发光显示清晰、响应速度快、耗电省、体积小、寿命长、耐冲击、易与各种驱动电路连接等优点,在各种数显仪器仪表、数字控制设备中得到广泛应用。

LED数码管种类很多,品种五花八门,这里仅向初学者介绍最常用的小型“8”字形LED数码管的识别与使用方法。

LED数码管

如何识别LED数码管

1.结构及特点

目前,常用的小型LED数码管多为“8”字形数码管,它内部由8个发光二极管组成,其中7个发光二极管(a~g)作为7段笔画组成“8”字结构(故也称7 段LED数码管),剩下的1个发光二极管(h或dp)组成小数点,如图1(a)所示。各发光二极管按照共阴极或共阳极的方法连接,即把所有发光二极管的负极(阴极)或正极(阳极)连接在一起,作为公共引脚;而每个发光二极管对应的正极或者负极分别作为独立引脚(称“笔段电极”),其引脚名称分别与图 1(a)中的发光二极管相对应,即a、b、c、d、e、f、g脚及h脚(小数点),如图1(b)所示。若按规定使某些笔段上的发光二极管发光,就能够显示出图1(c)所示的“0~9”10个数字和“A~F”6个字母,还能够显示小数点,可用于2进制、10进制以及16进制数字的显示,使用非常广泛。

LED数码管的识别与检测方法 使用常识

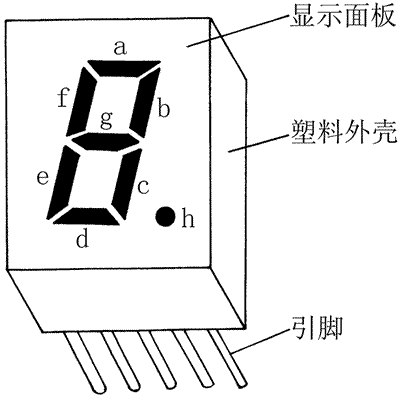

(a)结构图

LED数码管的识别与检测方法 使用常识

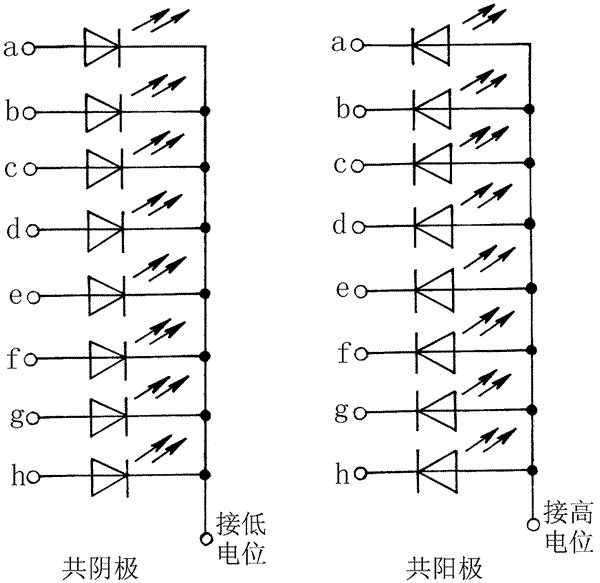

(b)电路图

LED数码管的识别与检测方法 使用常识

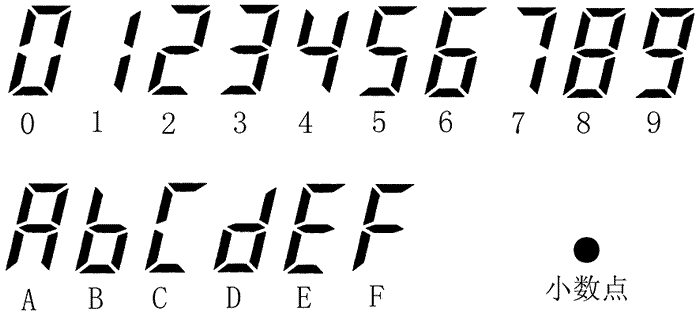

(c)显示符

常用小型LED数码管是以印制电路板为基板焊固发光二极管,并装入带有显示窗口的塑料外壳,最后在底部引脚面用环氧树脂封装而成。由于LED数码管的笔段是由发光二极管组成的,所以其特性与发光二极管相同。LED数码管的主要特点:能在低电压、小电流条件下驱动发光,并能与CMOS、TTL电路兼容;它不仅发光响应时间极短(<0.1μs)、高频特性好、单色性好、亮度高,而且体积小、重量轻、抗冲击性能好、使用寿命长(一般在10万小时以上,最高可达 100万小时)、成本低。
