三款光报警器,用于检测光线有无和强弱

来源 200晶体管电路
浏览
发布时间 2013-11-06

光报警器- 1

三款光报警器,用于检测光线有无和强弱

光敏电阻接收到光线时,该电路工作。
当没有光落在光敏电阻(LDR)上,其电阻高,这使得驱动扬声器的晶体管不导通。
当光线落在光敏电阻(LDR)上,其电阻减小,这使得第二个晶体管的集电极电位下降。经由第二个100n电容,关闭第一个晶体管。此时47K电阻与第一个100n电容加速第二个晶体管的导通,在扬声器中输出一个尖峰脉冲。 这一直持续到第一个100n电容充电完毕,第二个晶体管集电极电位上升,这又迫使第一个晶体管执行相同过程,如此循环形成音频振荡。

光报警器- 2

三款光报警器,用于检测光线有无和强弱

该电路类似光报警-1,但由于电路直接连接到扬声器,将产生一个响亮的音频输出。
该电路基本上是一个高增益放大器,最初由LDR给10n电容充电过程中使晶体管开始导通,并由于电容的正反馈作用加速导通。待电容两端电位相等时,晶体管快速截止,然后再次循环形成音频振荡。

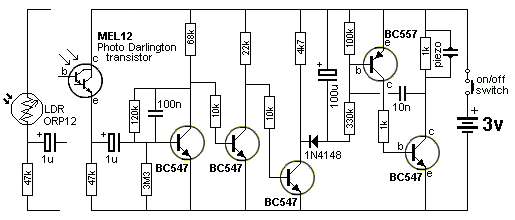

光报警器- 3(移动检测器)

三款光报警器,用于检测光线有无和强弱

该电路是非常敏感的,并且可以放置在一个房间里检测到的人的运动。
该电路前端连接有一个高增益放大器(由第一至第三个晶体管)用来放大光敏电阻(LDR)或光敏达林顿晶体管接收到的光电信号。 第三个晶体管通过一个二极管给100u电容充电,提供给振荡器导通电压。使用LDR替代此电路中的光电晶体管将具有相同的灵敏度。
