声音触发LED

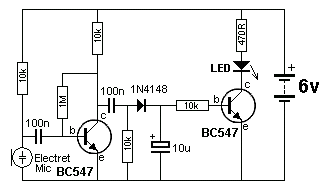

声音触发LED的晶体管电路

当麦克风检测到一个响亮的声音,电路将点亮LED。

由100N、10K、二极管和10U电解组成“电荷泵”。

第一个晶体管的集电极上的信号通过“电荷泵”给第二个晶体管提供导通电压,并点亮LED。

标签: 声音, LED
