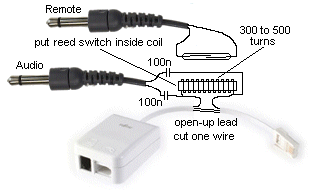

电话录音 - 1

电话录音装置

这个简单的电路将允许你从电话线记录谈话语音。
它必须放置在墙上的插头和电话之间。
最简单的方法是剪断电话线其中的一根,接入电感,电感是由0.095毫米漆包线在一根塑料吸管或直接在干簧管上面绕300-500匝。干簧开关用于控制录音设备。
两个100n的电容从电感两端引出。将音频送入录音设备。电话摘机,干簧管吸合控制录音设备启动记录谈话语音。

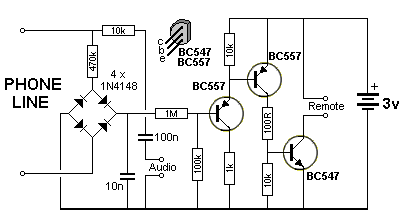

电话录音 - 2

电话录音电路

电话处于待机状态时,电话线为45V,由分压器470K、1M和100k电阻给第一个BC557晶体管的基极提供3.5V电压使其截止,关闭录音设备。
电话摘机,线路电压降为约10V,BC557导通,控制录音设备启动开始记录。

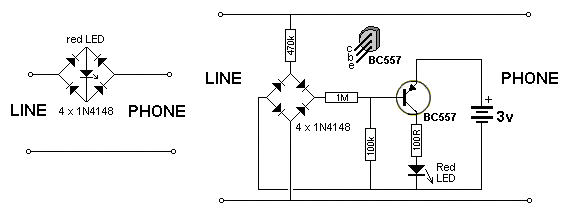

电话提醒

电话提醒电路

两个电路可显示话机是否正在使用。
第一个电路,必须放置在墙壁上的插座和电话机之间,剪断电话线中的一根接入桥式整流和发光二极管
但是,如果你不能剪断电话线,你将不得不加延长线,接入第二个电路。

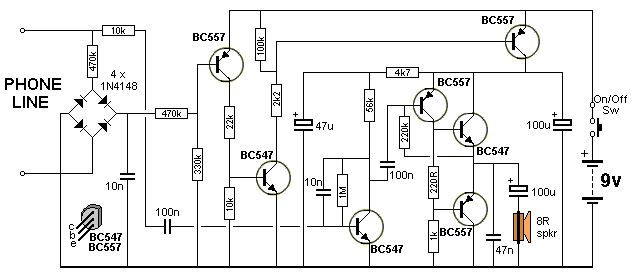

电话监听器

电话监听器电路

该电路由一个4晶体管放大器和一个3晶体管的“开关”电话组成。检测到线路正在使用中时,开启放大器播放语音。
电话待机时,前端处的电压分压器产生约11v的电压给第一个BC557基极,这样可以使晶体管截止,关闭后级放大器。
