电话监听发射器电路四款

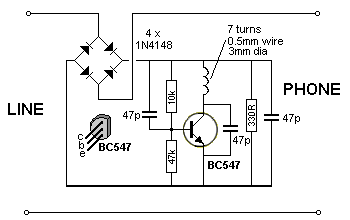

电话监听发射器- 1

该电路将电话交谈语音发送到FM收音机的88-108MHz频段，传输距离约100米。拿起电话时，该电路被激活。

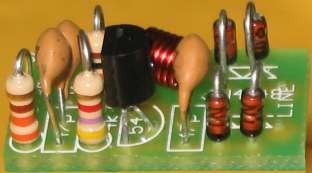

元件都安装在一个小的PCB板上，如照片显示。

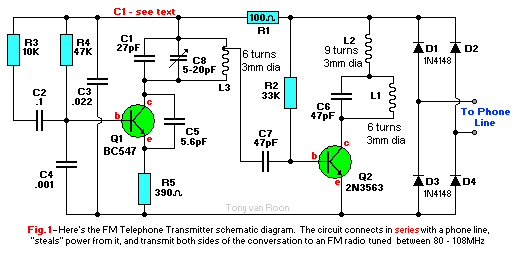

电话监听发射器- 2

该电路将电话交谈语音发送到FM收音机的88-108MHz频段，传输距离约200米。拿起电话时，该电路被激活。

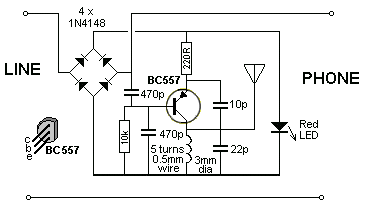

电话监听发射器- 3

该电路具有较差的特点，但你可以尝试一下，看看它是如何执行的。
它使用一个PNP晶体管，需要一个单独的天线。通过红色LED它有一个低于1.9V的电压供应。可以更好地把2个LED串联，以获得更高的电压。拿起电话时，该电路被激活。

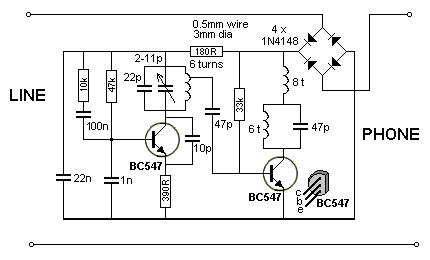

电话监听发射器- 4

该电路将电话交谈语音发送到FM收音机的88-108MHz频段，传输距离约200米。拿起电话时，该电路被激活。它不使用独立的天线。Q2晶体管将振荡器信号放大，比以前的电路将提供更高的输出。
