延时电路-延时灯

两款短延时电路-延时指示灯

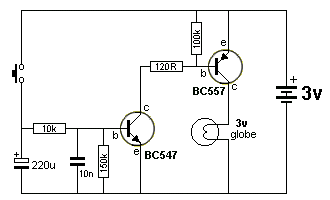

该电路在开关被按下后的几秒钟仍保持灯光照明。
电路中有一个小故障,10K电阻应增加至100K,这增加了延时的时间。
图为电路与表面贴装组件:

两款短延时电路-延时指示灯

延时电路-延时指示灯

两款短延时电路-延时指示灯

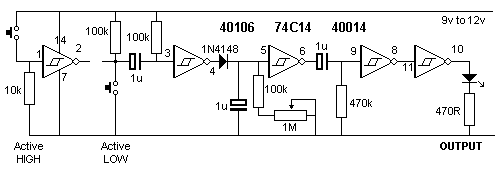

此电路提供一个约0.25秒的短暂延时触发LED点亮约2秒。
按下开关后,输出变为高电平,LED灯亮。
该电路可以接受高电平或低电平的输入控制。定时时间是可以改变的,通过调整1M微调电位器或改变470K阻值。
