自动光延时电路

自动光延时电路;光控小夜灯

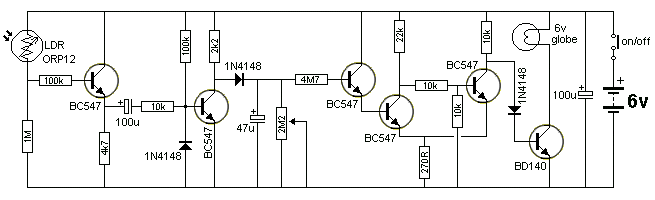

当照明灯熄灭时该电路会自动点亮6V小灯,并在一定的延迟时间后关闭。延迟时间由2M2电位器调节。
在此电路中的一个重要特征是模块化电路,它包含-一个延迟电路和施密特触发器。在这些设计时,可以使用其他电路。

光控小夜灯

自动光延时电路;光控小夜灯

当光敏电阻上的照度低于预设的水平时,该电路将使继电器通电工作。

光控灵敏度由1M电位器调节。

标签: 延时电路, 光控
