三端稳压器7805/LM317的使用与改进

来源 200晶体管电路
浏览
发布时间 2013-11-10

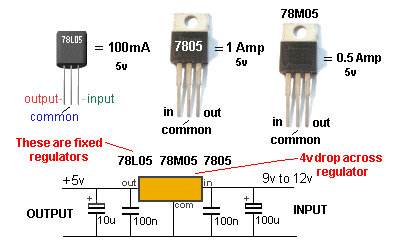

三端稳压器件-7805

三端稳压器7805/LM317的使用与改进

在三端稳压器7805输入输出端接入电容就构成一个简单的电源,它提供一个极低纹波(4mV到10mV)的输出电压。
上面的图显示了如何创建一个电源稳压器连接。7805稳压器3种型号可以输出100mA、500mA和1安培的电流,并产生5V的输出,如图所示。
7805是线性稳压器,输入输出压差最低4V。如果目前的电流是1安培,4瓦特产生的热量必须通过大型散热片散发。如果输入12V输出5V,稳压器消耗7瓦特功率。

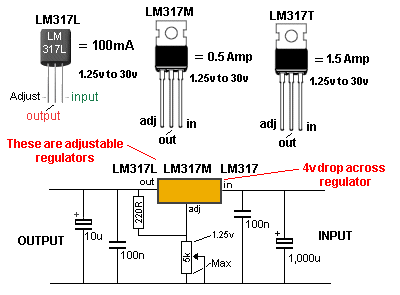

三端可调稳压器-LM317

三端稳压器7805/LM317的使用与改进

该LM317稳压器可调整输出电压,产生一个从1.25V到35V左右的输出。LM317T稳压器将提供高达1.5安培的电流。

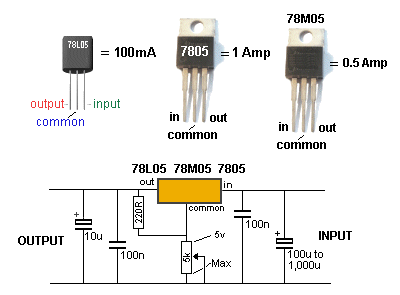

7805稳压器修改为可调稳压器

三端稳压器7805/LM317的使用与改进

7805输出电压不可调,被称为固定稳压器,但他们可以变成输出电压可调的稳压器。对于一个5V稳压器,可以输出5V至30V。

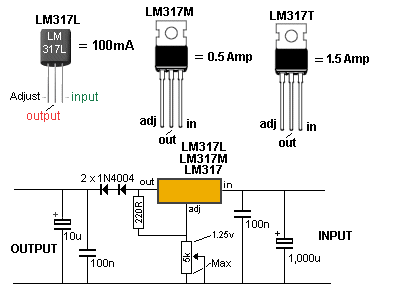

LM317可调稳压器修改为从0V起调

三端稳压器7805/LM317的使用与改进

该LM317可调稳压器输出电压范围是从1.25到35V左右。为了使其输出0v到35V,两个二极管被放置在电路中。每个二极管的压降约0.6V,这是1.25V“丢失”的原因。

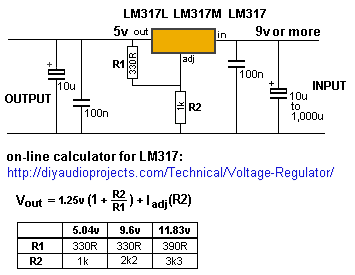

LM317稳压器产生5V电源

三端稳压器7805/LM317的使用与改进

使用LM317稳压器产生5V电源(5.04v)

LM317三端稳压器制作恒流电源

三端稳压器7805/LM317的使用与改进

该恒流电路可以调整,以从几毫安到500mA左右的任何值-这是BC337晶体管的极限。
该电路也可以被称为一个限流电路,是理想中的实验电源,以防止电路测试时被损坏。
因为稳压器输出端压差有1.25V和4V,所以输入电压(电源)需高于输出电压5.25V以上。
假设你想4个镍镉电池充电。它们连接到输出端,调整500R电位器,直到获得所需的充电电流。
充电器将充电1、2、3或4节电池,在相同的电流。但你一定要记住充满电时关闭充电器,或者增加过充电检测电路。
LM317三端稳压器将需要散热。
该电路的设计使用LM系列稳压器,因为他们的ADJ端和输出端的压差为1.25V。7805稳压器也可以使用,但它两端的电压差是5V,在BC337的损耗将是4倍。
