简易延时电路:关断延时、开启延时

来源 200晶体管电路
浏览
发布时间 2013-11-11

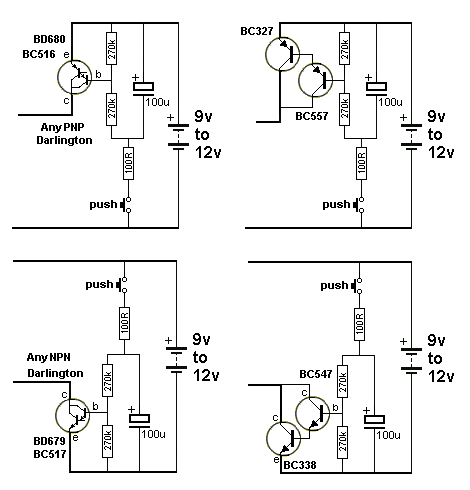

关断延迟
这4个电路都是一样的。按钮被释放后,它们为一个项目提供短时间的供电,并且电压是逐渐下降的。您可以选择PNP或NPN晶体管,达林顿晶体管。

简易延时电路:关断延时、开启延时

延时电路
这3个电路的功能是完全一样的。他们将在一段时间后打开继电器。
该电路是用电容充电原理实现延时,当电容充电至比较高的电压时继电器吸合。图1的电容电压将在5V6以上。图2中的电容电压将在3V6以上。在图3中的电容电压会在7V以上。

简易延时电路:关断延时、开启延时简易延时电路:关断延时、开启延时

简易延时电路:关断延时、开启延时

在下面这个电路中的继电器将在按钮被释放后保持几秒钟。
1k电阻值和电解可以调整,以适应个性化需求。

简易延时电路:关断延时、开启延时

标签: 延时电路
