直流电动机正反转控制器(H桥)
来源 200晶体管电路
发布时间 2013-11-11
直流电动机正反转控制器(H桥)

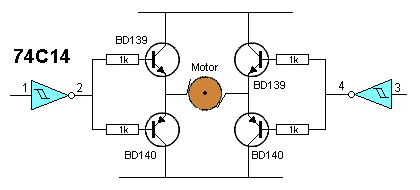

这些电路通过两个输入线反转电动机。两个输入必须是一个高电平和一个低电平。如果在同一时间两个输入都变为低电平,晶体管将“短路”。这意味着你需要控制时序的输入。 此外,一些晶体管类型的H桥的电流能力是有限。

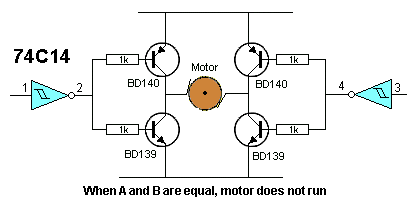

在此电路中驱动器晶体管工作于射极跟随器模式。
在PC板上两个H桥

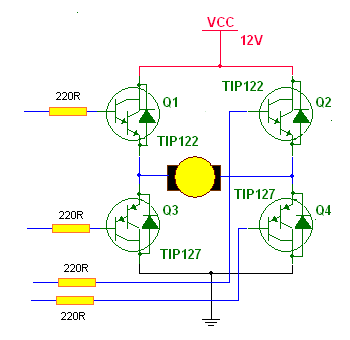

H桥采用达林顿晶体管
