电路逐次点亮9个LED,然后停3秒
来源 200晶体管电路
发布时间 2013-11-11

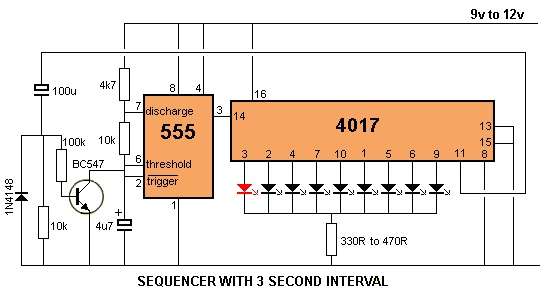

间歇追逐灯
此电路逐次点亮9个LED,然后停3秒。
动画电路显示了这样的顺序:
注意由100u电容和10k电阻产生3秒延迟。
关于555芯片请参阅:555内部电路图及引脚功能说明
关于4017芯片请参阅:CD4017引脚图
