LM833双运算音频前置放大器电路

零件:
R1 47K 1/4W电阻
R2 100R 1/4W电阻
1/4W电阻R3 6K8
R4 68K 1/4W电阻
R5,R6 2K7 1/4W电阻
1/4W电阻R7 2K2
R8 39K 1/4W电阻
C1-C3 25V 100uF的电解电容器
C4,C5 47nF的63V涤纶电容器5%的容差
D1,D2 BZX79C18 18V 500mW的齐纳二极管
IC1 LM833低噪声双运算放大器
Q1 BC337 45V800毫安的NPN晶体管
Q2 BC327 45V800毫安的PNP晶体管
J1的RCA音频输入插座

评论:
这种简单而有效的电路设计,可以用在前面几页中有音频功率放大器连接,具有低噪音,良好的RIAA的频率响应曲线,低失真和良好的高频瞬变行为由于被动的均衡,在1至20KHz的范围内。晶体管和相关联的组件提供了±18V电源的运算放大器,改善余量和最大输出电压。

附注:
R2,R3,R4,R7,R8,C4及C5应该是低的公差类型。

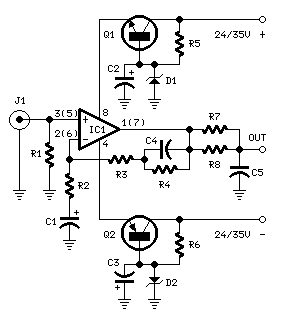

示意图显示左声道和电源。
用于立体声操作R1,R2,R3,R4,R7,R8,J1,C1,C4及C5必须增加一倍。
括号中的数字显示IC1的右声道引脚连接。

技术数据:
灵敏度@ 1KHZ:200mV的RMS输出为2.5mV RMS输入
最大。 输入电压@ 1KHZ:为120mV RMS
最大。 输入电压10KHz频率:141mV RMS
最大。 输入电压@ 20KHZ:127mV RMS
频率响应@ 1V RMS输出:100Hz到20kHz的±0.5dB的;0.75分贝@ 30Hz的
总谐波失真@ 1KHz和6V RMS输出:0.006%
@ 10KHz和1V RMS输出总谐波失真:0.02%
