CD4093IC双音警报器电路

双音报警声
单音老救护车声

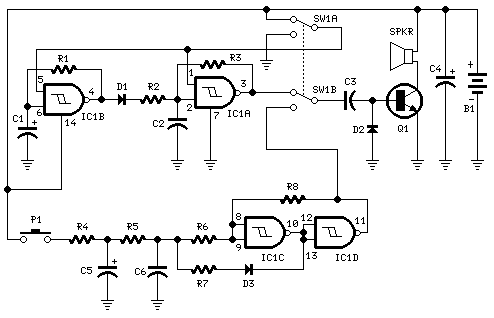

电路图:

CD4093IC双音警报器电路

零件:
R1,R3 470K 1/4W电阻
R2 680K 1/4W电阻
R4 82K 1/4W电阻
R5 330K 1/4W电阻
R6 10K 1/4W电阻
R7 33K 1/4W电阻
1/4W电阻R8 3M3
C1,C510μF25V电解电容器
C2,C6 10nF的63V涤纶电容器
C3 100nF的63V涤纶电容器
C4 25V100μF的电解电容
D1-D3 1N4148的75V150毫安二极管
IC1 CD4093四2输入施密特与非门IC
Q1 BC337 45V800毫安的NPN晶体管
P1 SPST按钮
双刀双掷开关SW1
SPKR 8欧姆扬声器
B1 6V电池(4节AA 1.5V电池串联)

电路工作:
该电路的目的是为儿童娱乐,并适合于安装在自行车上的,电池供电的汽车和摩托车,而且在模型和其他的游戏。

SW1在电路原理图所示的位置时,它再现了典型的双音报警声,由IC1A和IC1B产生振荡。在SW1中的其他位置P1上推,旧的警报声音的频率增加,然后缓慢下降的被再现时,IC1C和IC1D开始振荡。由Q1驱动扬声器。

改变C1,C2,C5,C6的值或相关联的电阻值,可以获得多种多样的音调和声音振荡周期。电路没有电源开关:SW1拨至低位(旧型的警笛)电路的电流消耗可以忽略不计。
