低阻抗话筒放大器电路

来源 免费电路
发布时间 2013-11-12

低阻抗话筒放大器电路

描述
该电路是一个用于具有低阻抗(200欧姆)的麦克风的麦克风放大器。它将稳定工作在6-30V的电源电压。如果不建阻抗适配器与T1的一部分,你会得到一个高阻抗麦克风放大器。在这种情况下,你应该直接连接信号到C7。

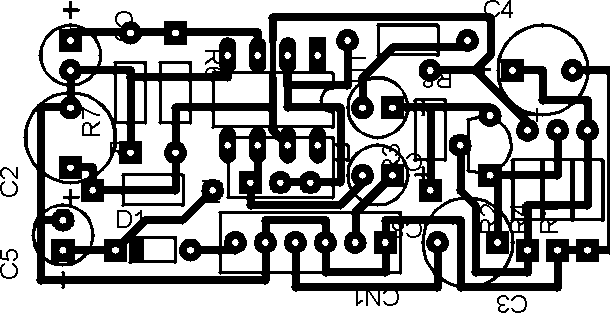

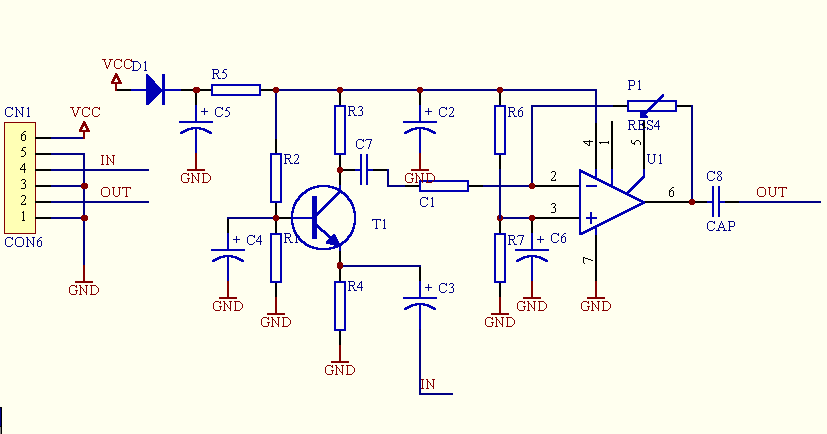

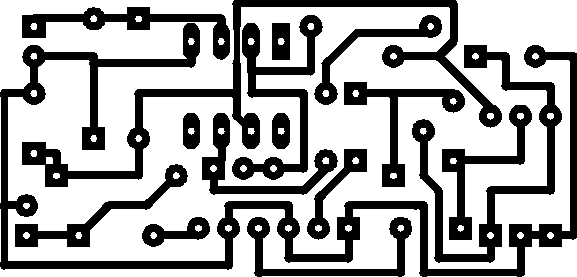

示意图

低阻抗话筒放大器电路

低阻抗话筒放大器电路

低阻抗话筒放大器电路

零件
R1 = 15K
R2 = 150K
R3 = 2K2
R4 = 820
R6 = 10K
R7 = 10K
P1 = 1M
C1 = 3K9
C2 = 100u的
C3 = 22U
C4 = 4u7
C5 = 470u
C6 = 10U
C7 = 100N
C8 = 47U UNIPOLAR
D1 = 1N4148
U1 = TL081
CN1 = SIL6
