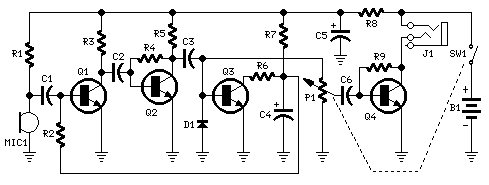

恒定音量控制助听器电路

恒定音量控制助听器电路

零件:
P1 22K。 电位器(见注释)
R1,R9 10K 1/4W电阻
R2 1M 1/4W电阻
1/4W电阻R3 4K7
R4,R7 100K 1/4W电阻
1/4W电阻R5 3K9
1/4W电阻R6 1K5
R8 100R 1/4W电阻
C1,C2 100nF的63V涤纶或陶瓷电容器
C3,C6 1uF的63V涤纶或陶瓷电容器
C4 10UF 25V电解电容
C5 470UF 25V电解电容
D1 1N4148 75V 150mA的二极管
Q1,Q2,Q3 BC547 45V百毫安的NPN晶体管
Q4 BC337 45V800毫安的NPN晶体管
微型驻极体麦克风MIC1
单刀单掷开关SW1(联动P1)
J1立体声3MM。 插座
B1 1.5V电池(AA或AAA电池等)

设备用途:
连接32欧姆阻抗迷你耳机,该电路可以检测到很远的声音。观看戏剧,电影和讲座时使用将清楚地听到每一个字。您还可以把电视调在一个非常低的音量,然后使这个电路,将避免打扰家人和邻居。即使你有一个完美的听力,你可能会发现使用此设备听到意想不到的声音:例如远处鸟儿叽叽喳喳地叫,你会觉得离你非常近。

电路工作:
电路的核心是一个恒定音量控制放大器。由麦克风拾取的所有的信号被放大为约1伏的峰值并恒定在这一水平。在这种方式下,非常低的幅度的音频信号被高度放大。完成该操作之后由Q3检测高振幅信号,​​通过R2修改Q1的偏压(降低它的AC增益)。
该电路中的一个值得注意的特点是1.5V电池操作。
典型电流图:7.5毫安。

附注:
由于恒定音量控制,一些用户可能会考虑P1音量控制不必要的。 在大多数情况下,可以省略连接,C6至C3。 在这种情况下,使用一个SPST滑块或拨动开关SW1。
注意的立体声输出插孔(J1)连接:两个内连接用于离开打开外部。 以这种方式,两个听筒以串联方式连接,从而允许单声道操作,到Q4的最佳负载阻抗(64欧姆)。
使用合适的微型元件,该电路可以被封闭在一个非常小外壳中,方便放在衣服口袋里。
