AM发射机电路(调幅麦克风)

来源 免费电路
浏览
发布时间 2013-11-12

AM发射机电路

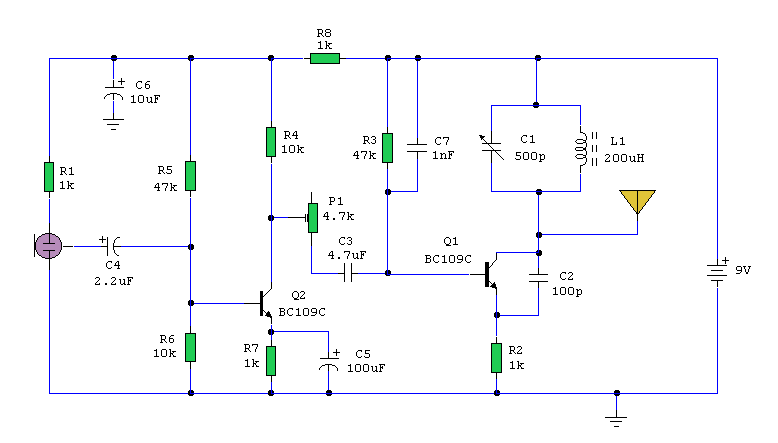

电路图

AM发射机电路(调幅麦克风)

附注:
该电路将声音发射到调幅(AM)频率在中波段。
该电路有两个部分,一个音频放大器和RF振荡器。该振荡器是围绕Q1和相关部件的。电路中L1和C1谐振频率约500kHz到1600KHZ。

Q2是共发射极放大器,C5去耦发射极电阻,这个阶段实现全增益。麦克风是驻极体电容式麦克风,4.7K电位器P1改变AM调制幅度。
天线不是必要的,但也可以使用30cm的导线接在集电极,以增加发射器的范围。

标签: AM, 发射机, 调幅
