超再生调幅(AM)接收机

来源 免费电路
浏览
发布时间 2013-11-12

AM接收电路

说明:
这是一个紧凑的三个晶体管组成的超再生调幅接收机。它的原理类似ZN414无线电IC,但是现在不再可用。设计简单的接收器的灵敏度和选择性都不错。

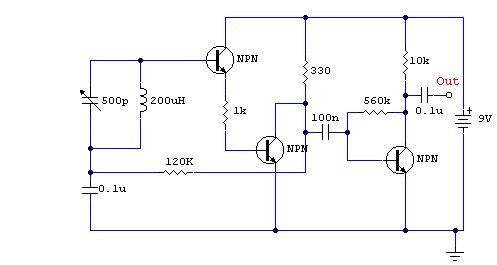

电路图

超再生调幅(AM)接收机

附注:
所有通用晶体管都可以用在这个电路中,我用了三个BC109C。我从旧收音机中获得了一个铁氧体棒和调谐电容,调谐范围大约550 - 1600KHZ。Q1和Q2形成一个复合晶体管,具有高增益和非常高的输入阻抗。这是必要的,以便不恰当地加载储能电路。

120K电阻提供回馈。晶体管Q3有双重目的,在同一时间放大音频信号和进行解调RF载波。音频电平强弱依据收到的电台的信号强度,通常为10-40毫伏,这将可以直接驱动高阻抗耳机或可以被送入一个合适的放大器。

建设:
所有的连接线应该尽量短。

部分测量电压
Q1(B)1.31V
Q2(B)0.71V
Q2(C)1.34V
Q3(B)0.62V
Q3(C)3.87V
