60W吉他放大器电路

低音,高音,谐波修饰和音色亮度控制
输出功率:40W 8欧姆,60W 4欧姆负载

放大器电路原理图:

60W吉他放大器电路

放大器部分:
1W电阻R1 6K8
R2,R4 470R 1/4W电阻
R3 2K 1/2W金属陶瓷微调
R5,R6 4K7 1/2W电阻
R7 220R 1/2W电阻
1/2W电阻R8 2K2
R9 50K 1/2W金属陶瓷微调
R10 68K 1/4W电阻
R11,R12 R47 4W线绕电阻器
C1,C2,C4,C547μF63V电解电容器
C3100μF25V电解电容
C6 33PF 63V陶瓷电容器
C71000μF50V电解电容
C8 63V2200μF电解电容(见注意事项)
D1 LED任何类型和颜色
D2二极管桥200V 6A
Q1,Q2 BD139 80V 1.5A NPN晶体管
第三MJ11016 120V 30A NPN达林顿晶体管(见注意事项)
Q4 MJ11015 120V 30A PNP达林顿晶体管(见注意事项)
SW1单刀单掷(SPST)电源开关
F1 4A保险丝插座
电源变压器T1 220V,48-50V,75至150VA(见注意事项)
PL1主电源插头
SPKR接线串联或并联的一个或多个扬声器。 总阻抗:8或4欧姆。 最小承受功率:75W

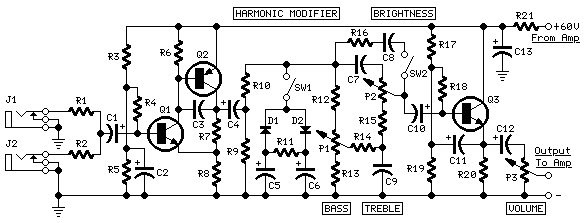

前置放大器电路原理图:

60W吉他放大器电路

前置放大器部分:
P1,P2 10K电位计
P3 10K登录。 电位器
R1,R2 68K 1/4W电阻
1/4W电阻R3 680K
1/4W电阻R4 220K
R5 33K 1/4W电阻
R6,R16 2K2 1/4W电阻
1/4W电阻R7 5K6
R8,R21 330R 1/4W电阻
R9 47K 1/4W电阻
R10 470R 1/4W电阻
R11 4K7 1/4W电阻
R12,R20 10K 1/4W电阻
R13 100R 1/4W电阻
R14,R15 47R 1/4W电阻
R17,R18,R19 100K 1/4W电阻
C1,C4,C5,C6 63V10μF的电解电容器
C247μF63V电解电容
C3 47PF 63V陶瓷电容器
C7 15NF 63V涤纶电容器
C8值为22nF 63V涤纶电容器
C9 470nF的63V涤纶电容器
C10,C11,C1210μF63V电解电容器
C13220μF的电解电容63V
D1,D2 BAT46 100V 150MA肖特基势垒二极管(见注解)
Q1,Q3 BC546 NPN晶体管65V 100MA
Q2 BC556 65V 100mA的PNP晶体管
J1,J26.3毫米。 单声道插孔,
SW1,SW2 SPST开关

电路描述:
该设计采用一个完善的功率放大器电路,使用60V左右的单电源电容耦合扬声器(S)。前置放大器使用功率放大器相同的60V供电,可以实现两个晶体管能够提供约20V RMS输出增益块。这提供了一个非常高的输入过载能力。

技术数据:
灵敏度:
35MV输入40W 8欧姆输出
60W 4欧姆输出42mV输入
频率响应:
50Hz到20KHZ-0.5分贝;1.5分贝@ 40HZ-3.5分贝@ 30Hz的
总谐波失真@ 1KHz和8欧姆负载:
低于0.1%高达10W; 0.2%@ 30W
总谐波失真的10KHz和8欧姆负载:
低于0.15%,高达10W; 0.3%@ 30W
总谐波失真@ 1KHz和4欧姆负载:
低于0.18%,高达10W; 0.4%@ 60W
总谐波失真的10KHz和4欧姆负载:
低于0.3%高达10W; 0.6%@ 60W
高音控制:
+9 / +12 /为-24dB @ 1KHz综合16分贝10KHZ
亮度控制:
6.5分贝@ 500Hz的7分贝@ 1KHZ;8.5分贝@ 10KHZ
低音控制:
17.5分贝@ 100HZ-26分贝@ 50HZ;28分贝@ 40HZ

附注:
C8列出的值是建议的最小值。3300μF电容或两个2200μF电容并联接线将是一个更好的选择。
达林顿晶体管类型上市可能太超过大小这样的设计。 您也可以替换他们MJ11014(Q3)和MJ11013(Q4)或TIP142(Q3)和TIP147(Q4)。
T1变压器,也可以是24 +24或25 + 25V型(即48V或50V的中心抽头)。 显然,中心抽头必须悬空。
D1和D2可以是任意的肖特基势垒二极管类型。 与这些设备中,高次谐波的改性剂操作将是困难的。 使用D1和D2两个常见的1N4148型硅二极管,谐波修改操作会更柔和。
在所有情况下,达林顿晶体管被用作输出设备,它是必不可少感测晶体管(Q2),应在尽可能的输出晶体管的紧密热接触。 因此,一个的TO126情况晶体管类型选择容易抽薹散热器,非常靠近输出对。
R9必须被修整,从正极引线C7和地面,以便测量电源电压的一半左右。 一个更好的设置可以通过使用示波器,在最大输出功率,以获得一个对称的输出波形的削波。
要设置静态电流,暂时移除保险丝F1的AVO米长的探针插入两根导线的保险丝座。
设置的音量控制到最小和微调R3,其最小电阻。
通电调整R3使静态电流在约30-35mA。
等待约15分钟,看有无变化,必要时调整。
