极简5瓦节能灯驱动电路

来源 200晶体管电路
浏览
发布时间 2013-11-13

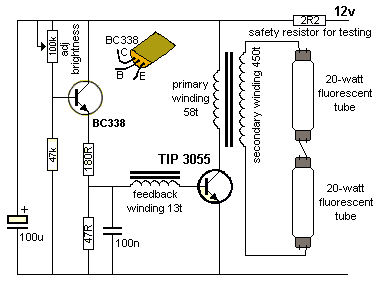

荧光灯驱动电路

这个简单的电路将从一个12V电源驱动两个20瓦荧光灯。
该电路还具有亮度调节,以减少从电池消耗的电流。

极简5瓦节能灯驱动电路

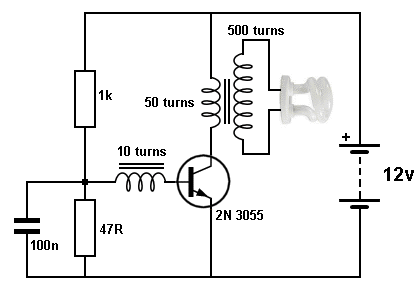

5瓦的节能灯驱动电路

几乎是相同的两个电路,这个电路删除了亮度调节部分,并删除100U电容。100u电容的去除降低了亮度,但它也降低了电流从500mA到250mA,以一种非常有效的电路,用于紧急情况下。

极简5瓦节能灯驱动电路

极简5瓦节能灯驱动电路

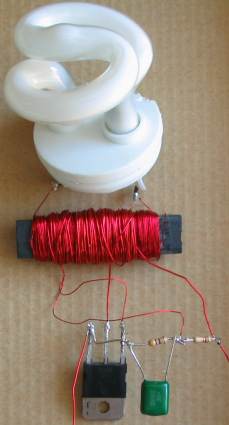

由6V或12V蓄电池供电,电路将驱动5瓦特的紧凑型荧光灯管,它是一个非常方便的应急灯。
是由在变压器的二次绕组500匝。

变压器使用铁氧体磁芯,初级50匝,次级500匝,反馈10匝。线径不重要,这里使用0.5mm和0.25mm漆包线。
电路非常简单,连接晶体管,组件和灯管,并打开电源。如果灯管不亮,交换反馈绕组线头。
晶体管必须是2N3055,注意散热。灯管未接入电路不要开电源,否则损坏晶体管。
