12至120伏逆变器电路

极简12伏至120伏逆变器电路

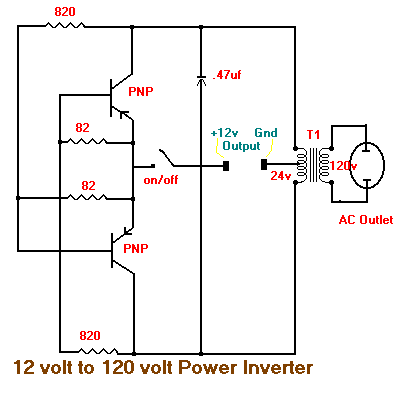

这是一个最简单的对称方波逆变器电路,它是电感反馈对称无稳态振荡器。

当你需要一个低功耗120V交流电源为您的设备供电时,这是一个不错的选择。它将提供15瓦交流电源到设备,用于120V交流电源的电源灯,小音响和小家电。

该电路的输出是一个方波,如果在音频设备使用可能会有一些明显的嗡嗡声,电路中的.47 UF电容正是为了减少一些嗡嗡声而设置的。

电路中的晶体管使用高功率PNP晶体管。例如TIP32。

变压器是一个初级120V,次级中心抽头的24伏的变压器。
