CD4069六反相器制作LED条形图

CD4069 LED条形图

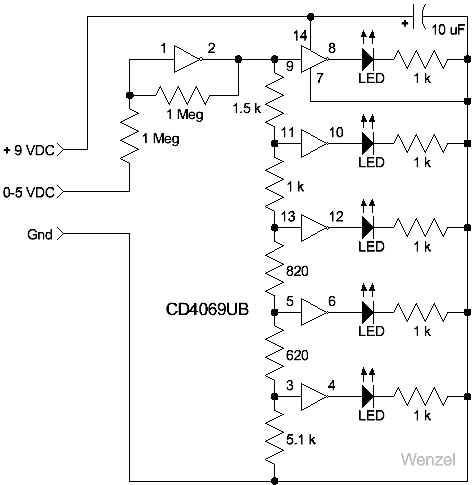

这种简单的柱状图显示，使用普通的CD4069UB六反相器。尽管LED的数量有限，它却能精细的显示峰值和查看小振幅变化，因为最重要的LED的亮度变化是平稳过渡的。由于电压从零增大，第一个LED开始点亮。当该指示灯全亮，第二个LED才开始发光。当电路工作在9伏，每个LED代表约1伏的变化。

该电路在其他的电压工作时，可能需要按比例调整LED的限流电阻值。
