温度控制电路

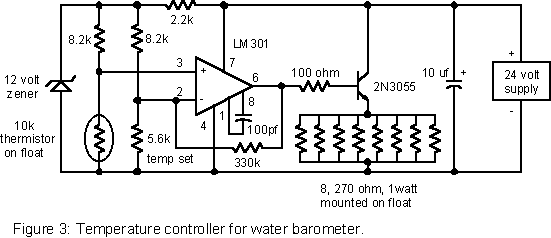

下面是一个简单的温度控制器,适用于各种用途。NTC型热敏电阻作为温度传感器,8个1W的270欧姆电阻作为加热元件。电路全功率加热时工作电流约500毫安,直到达到设定点,电流应削减约200毫安(根据设定温度,烤箱结构和绝缘质量)。改变330K电阻调整削减电流大小。增减加热电阻的个数或值,调整加热电流大小。

温度控制电路 微型恒温箱控制器

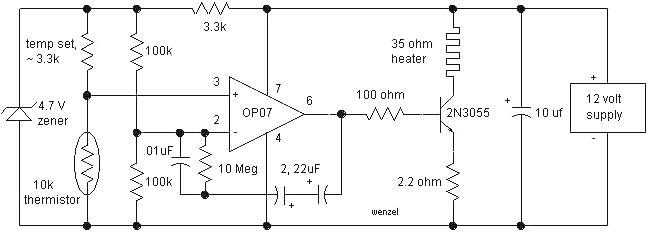

下面是一个温度控制器,能够极其精确控制的。

温度控制电路 微型恒温箱控制器

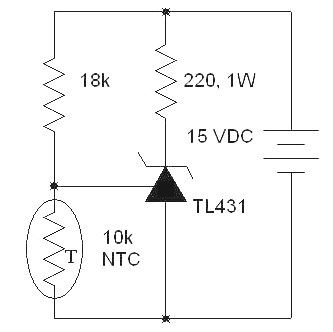

下面的烤箱控制器一样简单!TL431并联稳压器包含一个误差放大器和功率控制器,它和其他三个元件组成温度控制电路。

温度控制电路 微型恒温箱控制器

预热电流约为50毫安和工作电流只有约25 mA。工作温度为50°C左右用10K的NTC热敏电阻为3%/℃斜率。使用其他NTC热敏电阻,必须改变18K电阻来设置适当的操作点。
