电话铃声

注意:该电路产生一个高电压,不要触摸。

电话振铃电路,适用任何普通电话,包括旧敲钟类型。振铃电路工作时将给电话机提供一个120V的振铃电压,直到电话摘机,并能从听筒中听到您所选择的音频。

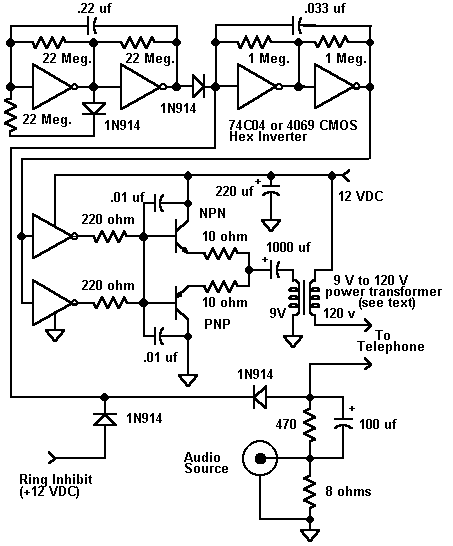

电话铃声 电话振铃电路

该电路简单,前两个反相器形成一个缓慢的脉冲发生器,其控制振铃率。更改0.22 uF电容和22M(22 Meg)电阻更改铃率。后面的反相器产生20 Hz振铃信号。改变0.033uF电容可以改变频率。最后两个反相器缓冲振铃信号和两个输出晶体管驱动器。几乎所有晶体管可以用于输出包括2N4401,2N4403,但可能是更可取的,如果预期的特定振铃在TO-220封装的功率晶体管。晶体管应该是能够处理几百毫安电流。任何低漏电信号二极管将可以替代1N914s工作。

变压器使用120V-9V工频变压器,以有效处理20赫兹频率。
