地震报警器 震动传感器

地震报警器

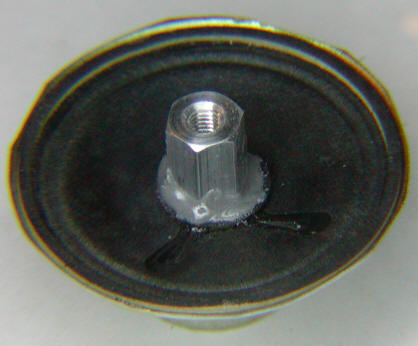

这个项目使用扬声器作为振动传感器。将一个螺帽粘合在一个廉价2英寸8欧姆扬声器锥盆中心，小扬声器共振频率将变为100Hz以下，这是相当不错的自然共振振动传感器。我的实现如下所示：

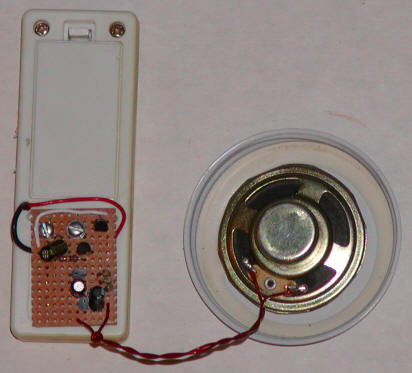

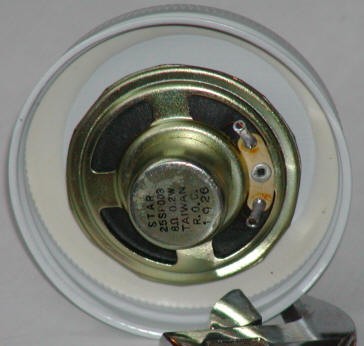

环氧树脂固化后，扬声器挂在盖子的中间。小心安装扬声器！锥盆很脆弱，无法忍受很多扭矩拧紧螺丝。将一些环氧树脂涂在螺纹附近然后拧紧。环氧树脂将提供一个稳固的支架和将洞口封住。用灵活的电线从扬声器端子连接到电路：

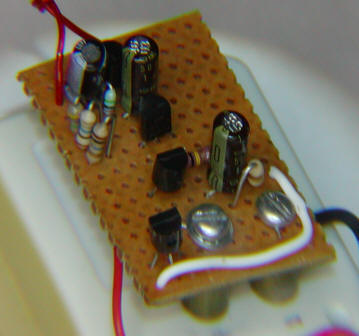

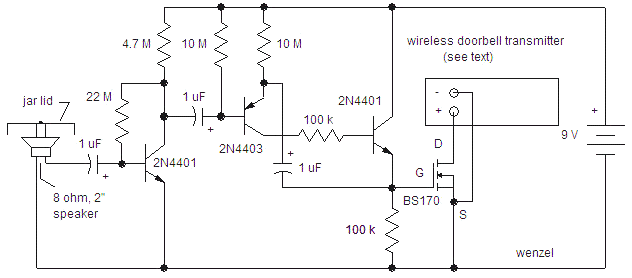

在原来的设计中，使用CA3094运算放大器电路驱动任何种类的蜂鸣器、继电器或其他设备，但我最喜欢的是无线门铃发射器，这样可以将整个装置密封在一个瓶子中：

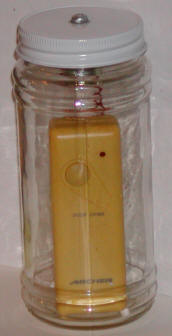

电路组装好之后，将它们装在一个密封的瓶子里：

电池用一个9V矩形电池。将瓶子埋于地面下，感受到振动时驱动无线门铃发射器发射脉冲信号，放置在不远处室内的门铃接收器将发出声音（或者驱动其它设备）。

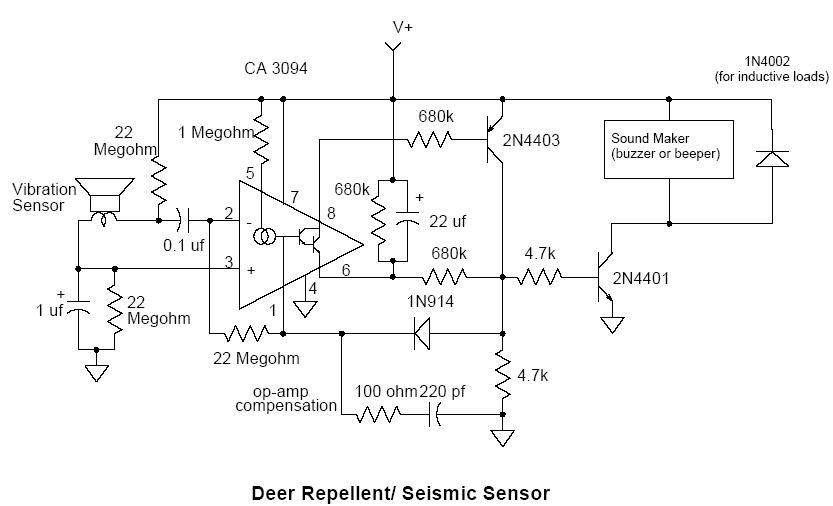

下面的电路是我原来的设计。如果你碰巧有几个CA3094s，这是一个不错的传感器！

震动传感器

下面是一个简单的传感器可以检测地震引起的震动或由一个人或大型动物在附近行走的振动。

该装置在静态时功率消耗微量，可以连续使用数月（实际上由电池寿命决定）。地震传感器的制作如上所述，是一个普通的2英寸的扬声器通过胶合螺帽增加扬声器纸盆的重量，以降低其共振频率。

CA3094 IC是一个不寻常的运算放大器组成的一个可编程的跨导放大器连接到一个达林顿晶体管。在这个电路中达林顿pnp晶体管结合，形成一个单稳态定时器，它决定多久蜂鸣器鸣响。地面震动时，震动感应扬声器产生一个小的电压被放大造成引脚1上的电压要高。达林顿的IC和2N4403打开回馈二极管提供。该2N4401导通，直到单稳态复位蜂鸣器供电。 该电路可用于激活各种设备，包括一个继电器来控制线电压的装置，一个发射器从一个远程位置，由电池供电的走道灯，或者即使这些电池供电的水枪遥测报警！

可能被替换为直接控制高电流负载功率达林顿晶体管的输出晶体管。该电路可建成普通水管PVC管或几乎任何防水外壳。甲较大的检测区域，可通过一个长杆或PVC管埋极上方的地震传感器的正下方的地面的表面。 震动会很容易地沿着极每当有脚步沿其长度的任何地方发生。 地震传感器可以被替换为不同的应用程序与其他传感器。光电池/电阻分压器将感知光线水平的变化，麦克风会感知声音相当低的水平，而二极管检波器将感受到一个低级别的RF场。
