冰箱门长时间打开报警器

冰箱门长时间打开报警器

你离开时孩子打开了冰箱门？还是你的芹菜使冰箱门无法正常关闭？

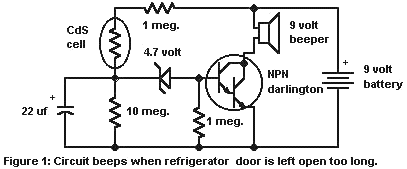

下面是一个简单的电路，当冰箱门敞开一段较长的时间（例如你在关冰箱门是用力过小，它看起来像是关闭了，但实际没有关严），蜂鸣器发声。

概要

光敏电阻在黑暗中有一个非常高的电阻值，冰箱门打开时，内部照明灯会亮起，光敏电阻下降到很低的电阻值。22 uF的电容开始充电，当电压达到齐纳电压，蜂鸣器发出声音。

关上冰箱门，电容通过10兆电阻放电。齐纳二极管截止，蜂鸣器停止工作。门关闭时电路仅消耗极少的功率，当蜂鸣器鸣响，会消耗大量电流。

驱动晶体管可以是单一的，如MPS-A14，或两个2N4401的连接如图所示的NPN达林顿晶体管。通过改变电容值调整延迟点亮的时间。

添加一个10μF电容横跨电池，它可能是一个好主意。
