使用LA3161立体声磁头前置放大器

来源 electronics-lab
浏览
发布时间 2013-12-13

立体声磁带播放机磁头前置放大器,基于LA3161集成电路。电源12V直流,电流20毫安,输出功率高达200毫瓦,输入阻抗100千欧(典型值),负载阻抗10千欧(典型值)。LA3161内置电压稳压器,具有低噪音,良好的纹波抑制性能。

使用LA3161立体声磁头前置放大器

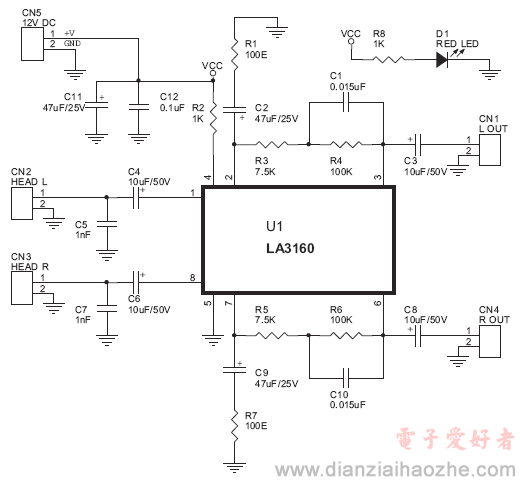

电路图

使用LA3161立体声磁头前置放大器

PCB元器件位置

使用LA3161立体声磁头前置放大器

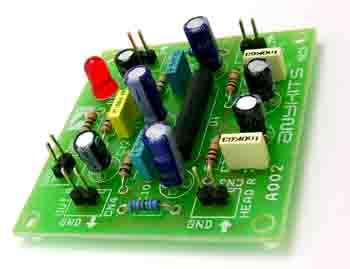

实物

PCB尺寸51毫米x54毫米
