抛物天线远程声源接收器

来源 solorb
浏览
发布时间 2014-03-03

此设备是立体声放大器为高灵敏度立体声麦克风抛物天线。它可以被用于收听遥远的声音。典型的抛物天线麦克风单声道,这个单位有一个立体声音频通道,可帮助产生更真实的声音。可用于与耳机或作为一个立体声录音机的音频源。它可以直接插入电脑声卡的AUX输入。

该电路也工作的很好的远程立体声音频接收器,一个视频监控系统。它可以在一个四芯屏蔽电缆,长度可达几百英尺长的末尾进行操作。用于远程操作中,一组扩增PC扬声器可以连接到输出,以监视声音。

规格

工作电压:9-15V(9V标称)直流
工作电流:7毫安在9V直流

抛物天线远程声源接收器

原理

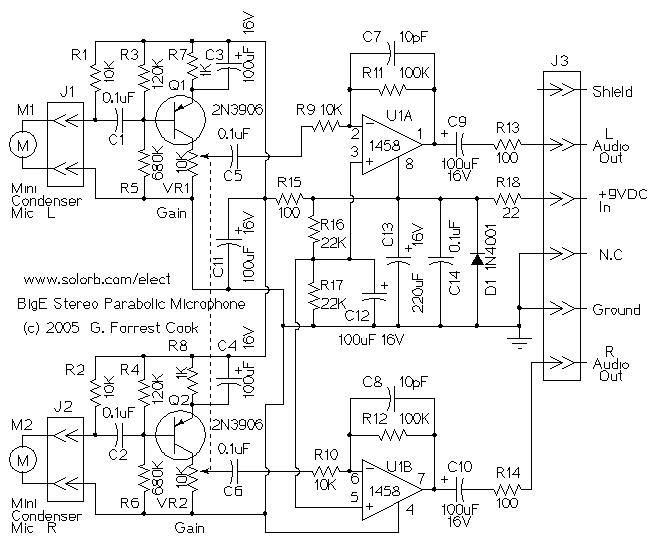

该电路由两个相同的音频通道和一些基本的电源滤波元件。只有一个信道进行说明。

微型电容式麦克风的声音转换成电信号。电阻R1提供偏置的电容麦克风的内置放大器晶体管。R1的值可以进行调整,以获得最大的增益来自特定的麦克风,有用值的范围从大约1K到20K。

该2N3906 PNP晶体管被配置为一个低噪声类的麦克风输入放大器。10K的增益电位器用于调节音频信号电平。一个立体声音频10K电位器可用于同时调整两个通道。

前置放大器的输出信号被馈送到1458运算放大器,放大音频到一定程度,足以用于驱动耳机或录音机的输入。1458放大级是作为一个固定增益(10X)反相放大器。

电容C9提供直流隔离从1458运算放大器的输出,它在电源电压的一半的。电阻R13提供阻抗保护的运算放大器的输出和驱动低阻抗耳机时减少音频失真。

DC偏置为1458的运算放大器是由R16/R17分压器设定为电源电压的一半的。电容器C13和C14滤波器的运算放大器级的直流电源。直流进一步过滤,通过电阻R15和电容C11输入前置放大器晶体管。二极管D1和电阻R18保护电路免受电池反接极性。

抛物天线远程声源接收器

抛物天线远程声源接收器

抛物天线远程声源接收器

制作

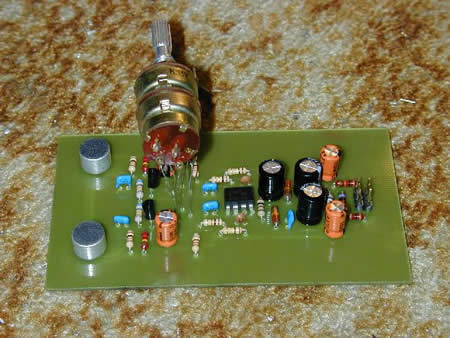

电路可以安装在一个电路板上或手工布线。该板可安装在一个金属盒内屏蔽噪音。该电容式麦克风,可以直接在电路板上安装,如图所示的底部照片。麦克风也可以通过两个3.5mm单声道插孔连接到电路板上,如图所示,中间的照片中。

音量控制可以被安装在金属盒的侧面。3.5mm立体声插孔用于耳机输出,它被安装在金属盒的侧面。9V电池被安装在盒子里面,电源是通过在10K立体声电位器开关切换。

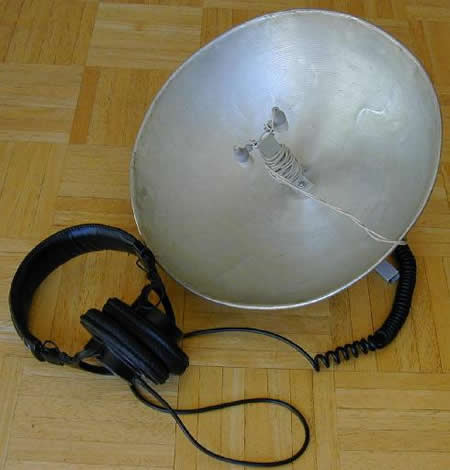

抛物天线麦克风组件可以从一个炒锅锅盖制成。麦克风被安装在其上面的抛物面反射器的焦点上放置他们的金属支架。预先形成的计算机麦克风被用于模型所示,任何驻极体电容式麦克风应工作。

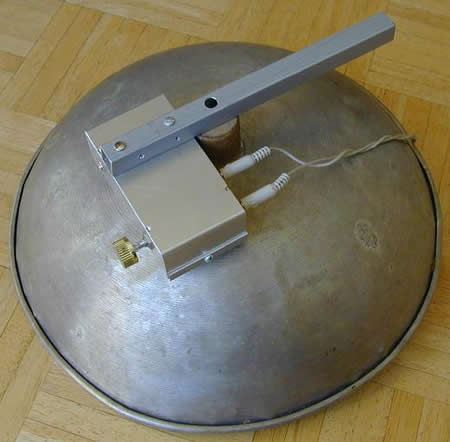

最佳的麦克风位置可以通过指向反射在一个遥远的声音来源,然后移动麦克风的声音最大发现。电路盒安装在炒锅盖的背面侧,它被连接到铝管,它形成一个手柄。

使用

将抛物天线指向远程声源,然后逐渐调高音量,直到听到声音。听时要小心,不要击打抛物面天线的一侧,响亮的声音可能会导致耳朵不适。
