温控镍氢电池充电器

来源 solorb
浏览
发布时间 2014-03-04

这个温控镍氢电池充电器电路在12VDC电源上运行,可以是汽车的12V电源或一个12V的太阳能发电系统中使用。充电电流有三挡从100到300mA,允许AA,AAA或其他小电池进行快速充电。从1到6节电池的电池组可以充电使用该电路。镍氢电池和镍镉电池都支持。该电路被保护免受反向输入电压和电池反向接入而损坏。

控制

电源On / Off开关
充电启动开关
3挡充电电流选择跳线
校准/ [锁]模式跳线
温度传感器校准微调
红/绿LED充电/完成指示
目前琥珀光流

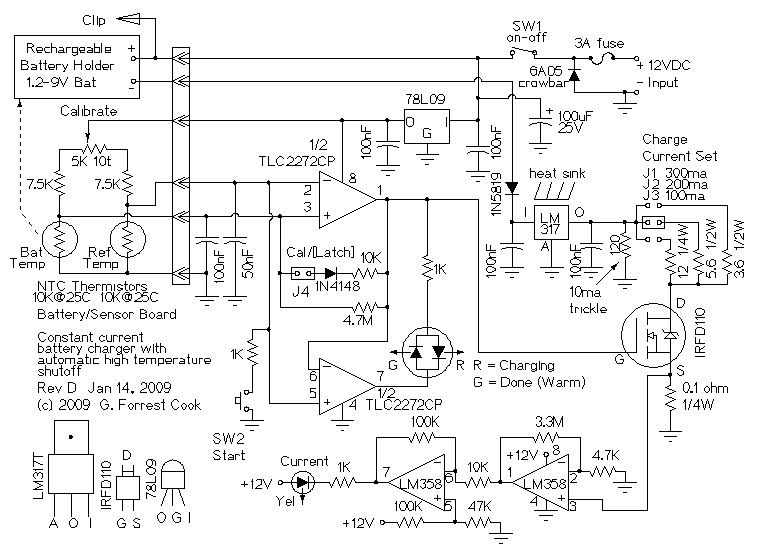

温控镍氢电池充电器

原理

12VDC电源是从外部来源,例如作为汽车动力电池系统,12V太阳能发电系统或规范的交流电源适配器设备供电的电路。如果直流电源极性接反,6A05二极管导致3A保险丝熔断,保护电路免受反向电压损坏。电源开关线路电源78L09稳压器和电池。该78L09稳压器提供稳压电源电路的其余部分。

电池电流回路开始与+12 V电源,然后通过电池,并通过一个1N5819反向电压保护二极管运行。电流继续通过其连接为一个恒流源,通过IRFD110功率MOSFET晶体管,该开关的充电电流和关断,通过0.1欧姆电流检测电阻连接到地(12VDC负)的LM3171安培可调整的电压调节器。充电电流选择由跨接在LM317的调节器的负端3的电流设定电阻1。120欧姆的涓流充电电阻总是允许电流10mA流过电池。

电路的温度控制部分开始于一个匹配对10K的NTC热敏电阻。一个热敏电阻是epoxied至小金属参考温度板。其他热敏电阻用环氧树脂对金属电池座。温度传感器是由校准电位平衡。横跨热敏电阻器的100nF的和50nF的电容器会导致不同的启动时间延迟,以确保下面的电路接通电源处于关断状态。

该TLC2272CP双路运算放大器的上半部分是作为一个锁存比较器,当校准/锁存跳线存在(操作模式),电路​​变得与迟滞比较器经常当跳线处于关闭状态(校准模式)。假设电池是冷的,电路是在操作模式中,启动开关接通运算放大器的一个充电周期。当电池温度超过基准温度时,运算放大器的关断和在反馈回路中的二极管,锁存运算放大器的关闭。该运算放大器的输出也驱动IRFD110电流开关MOSFET。

该TLC2272CP的下半部简单地反转从运算放大器的上部输出,这给出了一个双极性驱动信号用于运行红/绿充电/ 完成的指示光。

一个可选的电流流动灯加入到该电路。如果充电电池有电流通过。它将会亮起。电路由LM358运算放大器作为电流测量放大器,监控整个一个0.1欧姆的电阻上的电压降。该LM358是特别适合这种类型的电路。第一阶段LM358的输出被进一步增强和由第二阶段LM358偏移。这将产生驱动所述指示器通过一个限流电阻LED的数字信号。如果你不希望添加这个电流指示电路,用跳线来替换0.1欧姆的电阻。

校准

放电路在一个位置,并允许温度为一小时左右稳定。取下校准/ [锁]跳线。慢慢调整电位器,其中充电/完成指示灯会变成红色。把校准/ [锁]跳线恢复。

使用

该充电器只能在一个相当恒定的温度凉爽的地方使用。安装电池的电池盒充电,开始与插座的负端和鳄鱼夹连接到最后一个单元格的+侧。把一块绝缘泡沫材料在电池支架,以保持温暖电池。如果电池已经是热的,允许它在开始充电之前冷却下来。充电/完成光现在应该是绿色的。

按下启动开关,充电/完成灯应该会变成红色。电流灯应该亮起,如果没有,请尝试重新安装电池在支架。充电后的一定量,电池会发热,充电/完成指示灯会变成绿色,电池充电周期完成。如果你想均衡弱电量的电池,让电池组冷却下来,然后运行另一个充电周期,第二次不应该需要很长时间。
