运放构建BBE声音处理器

发布时间 2009-05-18

  BBE声音处理器的作用是将音频信号源的高、中、低频信号分别经高通滤波器、带通滤波器、低通滤波器输出,然后分别控制其增益后再混合,突出信号源中高、低频信号的信息含量,达到延伸频响及清晰度的效果。运放构建的BBE声音处理器电路如下所示。

BBE处理器

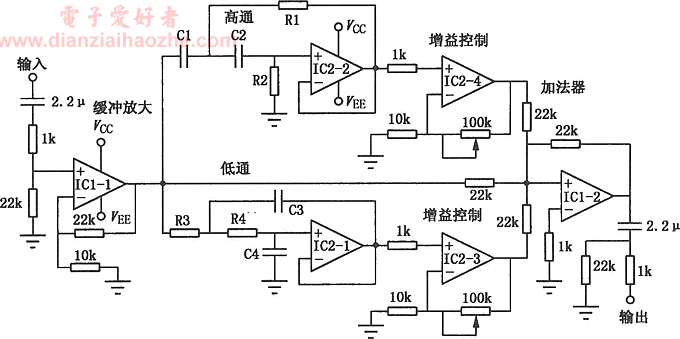

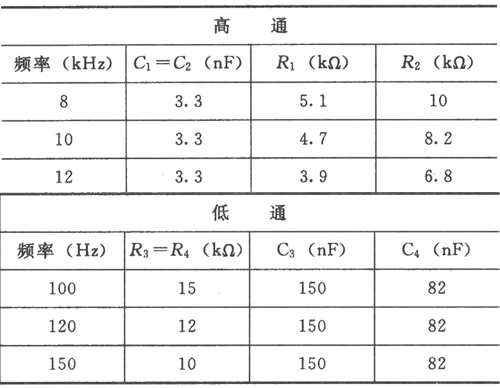

  输入信号经运放IC1-1缓冲放大,一部分经高通滤波器截取高频信号,一部分经低通滤波器截取低频信号,分离出的高、低频信号分别经IC2-2、IC2-1放大并控制其放大倍数,再与未经处理的信号在加法器混合输出,达到提升高频和低频信号、美化声音的效果。本电路的元件取值见下表。

运放构建BBE声音处理器
