不喜欢你的小兄弟的电视频道选择?恨你的老婆设定立体声的音量?希望只是激怒某人?该电路做这一切,干扰红外遥控信号。该电路释放的红外光洪水脉冲,通过破坏数据流使红外接收器无法正确解码。

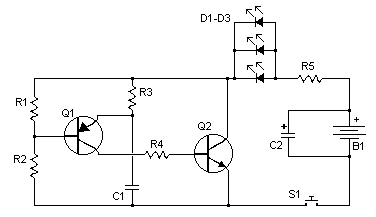

红外线遥控器干扰器

配件

R1 100K 1/4W电阻
R2 150K 1/4W电阻
R3 10K 1/4W电阻
R4 1K 1/4W电阻
R5 22欧姆1/4W电阻
C1 10nF的瓷片电容
C2 1uF的电解电容
D1,D2,D3 高输出红外灯
Q1 2N4403 PNP晶体管
Q2 2N4401 NPN晶体管
S1 常开微动开关
B1 4.5V电池

备注

  1. 你可能需要调整R3的阻值使电路工作在正确的频率。
  2. 您可能只需要一个红外灯。
  3. 不言而喻,该电路应当慎重使用。
  4. R5的值取决于你的电源电压和LED灯。对于一个标准的4.5V电源和标准的IR LED,使用22欧姆。
