使用现有遥控器的红外遥控开关电路

来源 aaroncake
浏览
发布时间 2014-03-06

该电路可以使用任何红外线遥控器来控制任何线路供电的电气设备(灯,电视,风扇等)。很多人家里都有一堆家电的旧红外遥控器,有了这个电路,你可以把它们重新投入使用。该电路查找任何调制IR源,并使用它来控制可控硅,然后切换连接到它的插座的任何电器。例如,可以使用任何现有的红外遥控器来控制房间灯光。该电路使用电阻降压从线路电源供电,使得它小巧,方便地内置到一个电灯开关、墙壁盒,甚至你想控制的供电设备。

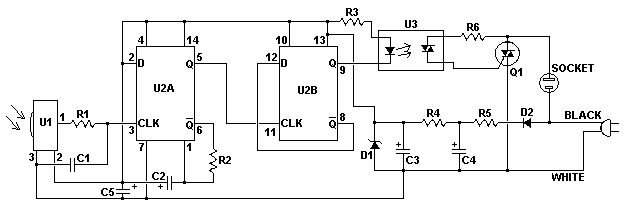

红外遥控开关电路图
红外遥控开关电路图

配件

R1 3兆1/4W电阻
R2 1.2兆1/4W电阻
R3 680欧姆1/4W电阻
R4 2K 1/4W电阻
R5 4.7K 1/4W电阻
R6 150欧姆1/4W电阻
C1 0.001UF瓷片电容
C2,C5 1uF的50V钽电解电容器
C3 47uF的电解50V钽电解电容器
C4 50V 10uF的钽电解电容器
C5 150欧姆1/4W电阻
D1 1N4733 5V稳压二极管
D2 1N4003整流二极管
Q1 2N6071A双向可控硅
U1 GP1U52X红外模块
U2 MC74HC74 D型触发器
U3 MOC3011光电隔离器

使用现有遥控器的红外遥控开关电路

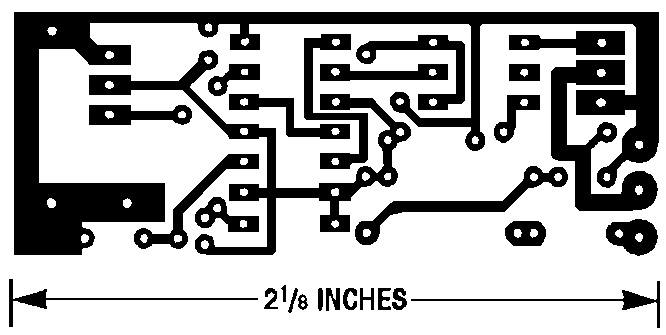

红外遥控开关印刷电路板

使用现有遥控器的红外遥控开关电路

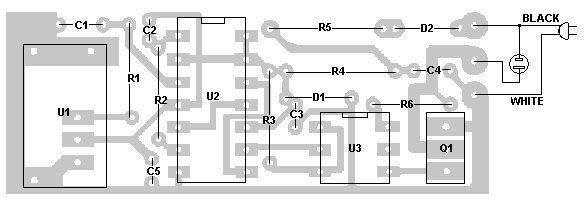

红外遥控开关印刷电路板元件布局

备注

  1. 在正常情况下,Q1不需要散热片。
  2. 该电路是专为120V的电源电压设计。
  3. 印刷电路板图案此处进行了放大。如果你打算将它制作成一个电路板需要调整大小。
  4. 该电路功能是一个开/关触发器。远程红外光照亮它来打开它,然后再次照亮将其关闭。
