交流电机恒速运转速度控制器

来源 aaroncake
浏览
发布时间 2014-03-06

这种交流电机速度控制器可以负载250W左右的交流电动机。它的工作原理与调光器电路大致相同,通过斩波交流波形,有效地控制电压。由于这项功能,该电路将工作于各种负载,包括白炽灯泡、加热元件和部分变压器。该电路试图保持恒定的电机转速与负载无关,所以它也是理想的电动工具速度控制器。

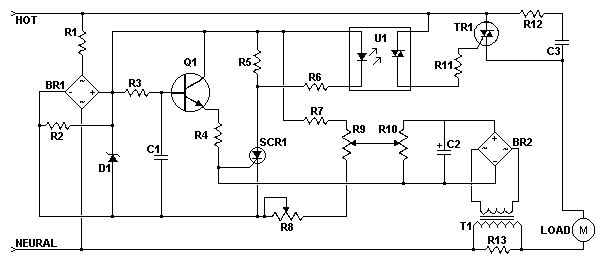

交流电机恒速运转速度控制器

配件

R1 27K电阻1W
R2 10K 1/4W电阻
R3 100K 1/4W电阻
R4 33K 1/4W电阻
R5 2.2K 1/4W电阻
R6 1K 1/4W电阻
R7 60K欧姆1/4W电阻
R8 3K线性变化微调电位器
R9 5K线性变化电位器
R10 4.7K线性变化微调电位器
R11 3.3K 1/4W电阻
R12 100欧姆1/4W电阻
R13 47欧姆1W电阻(见注解)
C1,C3 0.1uF的瓷片电容
C2 50V 100uF的电解电容
D1 6V齐纳二极管
Q1 2N2222 NPN晶体管或2N3904
SCR1 ECG5400
TR1 双向可控硅(见注)
U1 DIAC光电隔离器(见注)
BR1,BR2 5A 50V整流桥
T1 变压器(见注)

备注

  1. TR1双向可控硅根据负载功率选择。
  2. U1必须选择符合TR1触发条件的型号。
  3. T1是任何小的变压器用1:10的匝数比。该电路被设计成在120V运行,因此一个120V到12V的变压器会工作。或者,您也可以使用25匝,次级200匝,用漆包线绕制T1。
  4. R9是用来调节电机的转速。R10是一个微调电位器用于微调电路的理想工作状态。R8微调反馈电路在SCR1的栅极调整为适当的电压。它应调整到刚刚过去在该电路开始工作时的最低点。
  5. R13必须按照负载功率选择。一般而言,较大的载荷,需要一个较小的值。
  6. 由于此电路没有从主电源隔离,它必须建立在一个绝缘的情况下。
