自动负载传感电源开关

来源 aaroncake
浏览
发布时间 2014-03-11

当一个主负载开启的同时有从负载也需要开启时,该电路会自动切换。例如,它会在放大器和CD播放器的音响系统开机时,接收器也开启。它的工作原理是,主负载开机后在低阻值高功率电阻上产生电压降,通过运算放大器构建的电压比较器检测到这一电压降,然后通过晶体管驱动继电器为从负载送电。该电路可内置在酒吧电源,延长线电源或电源控制中心,提供一套“智能”的插座开关。例如当计算机主机打开电源后,计算机显示器、打印机和其他外围设备自动开启。

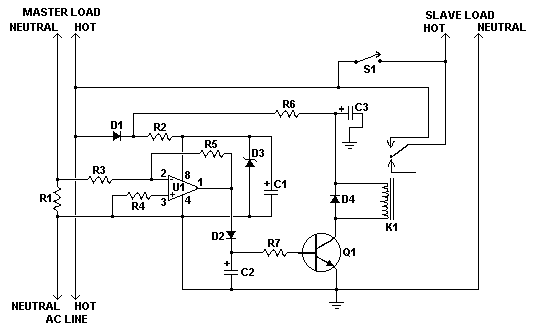

自动负载传感电源开关

配件

C1,C3 35V 10uF的电解电容
C2 1uF的35V电解电容
R1 0.1欧姆10W电阻
R2 27K 1/2W电阻
R3,R4 1K 1/4W电阻
R5 470K 1/4W电阻
R6 4.7K 1/2W电阻
R7 10K 1/4W电阻
D1,D2,D4 1N4004整流二极管
D3 1N4744 15V 1瓦齐纳二极管
U1 LM358N双运放IC
Q1 2N3904 NPN晶体管
K1 继电器,线圈12VDC,120VAC 10A
S1 SPST开关120AVC,10A

备注

  1. 该电路是专为120V设计。对于240V操作,电阻器R2和R6将需要被改变。
  2. 最大5A主负载电流,除非R1的功率增大。
  3. S1提供了一个手动开启从负载的开关。
  4. 该电路不与主电源隔离。正因为如此,你必须围绕电路工作时,如果插上时务请审慎行事。
