自动12V铅酸电池充电器

来源 aaroncake
浏览
发布时间 2014-03-11

这种充电器用于对12V铅酸蓄电池充电。它是完全自动的,最大充电电流约4A,直到电池电压达到预先设定的点时,将切换到一个非常低的电流浮充。如果电池电压再次下降时,充电器将开始充电,直到电压再次达到切断点。以这种方式,可以无限期地保持满充电,而不会造成损坏。当电池充满电LED指示。

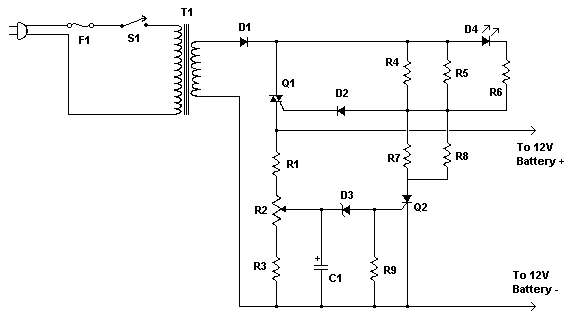

自动12V铅酸电池充电器

配件

R1,R3 330欧姆1/4W电阻
R2 100欧姆1/4W电位器
R4,R5,R7,R8 82欧姆电阻2W
R6 100欧姆1/4W电阻
R9 1K 1/4W电阻
C1 220UF 25V电解电容
D1 P600二极管 任何50V 5A或更大的整流二极管
D2 1N4004二极管 1N4002,1N4007
D3 5.6V稳压二极管
D4 LED(红,绿或黄色)
Q1 BT136双向可控硅
Q2 BRX49可控硅
T1 12V 4A变压器 见注释
F1 3A保险丝
S1 单刀单掷开关,120VAC 5A

备注

  1. R2将必须进行调整,以设置适当的完成充电电压。液体和凝胶电池一般充电至13.8V。如果你是骑自行车的电池(AGM或凝胶),14.5V到14.9V,一般建议由电池制造商给出的参数。要设置充电器,置电位器到中点位置,打开充电器,然后电池连接到它的输出。用电压表监视充电,直到电池达到适当的终止电压,然后调整电位器,直到LED会持续亮起。充电器已经被设定。充电电池的多种类型,你可以安装电位器在机箱的前面,并有标记为相应的电压每个位置。
  2. Q1将需要一个散热片。如果电路安装在壳体中,然后一个小风扇可能是必要的。
  3. T1是适当的次级电压12V的变压器。使用更高的次级电压(16V-18V)将允许你使用16V电池充电。
  4. 如果电路断电,电池应从它的输出被断开,否则电路将缓慢消耗电池的电量。
