LM3915集成电路声级计

来源 aaroncake
浏览
发布时间 2014-03-12

这个漂亮的声级计是一个完美的单芯片电路,可用来更换标准的模拟仪表。这是完全固体状态,永不磨损。整个电路是基于LM3915的音频级IC,只使用少量的外部元件。该电路也可以集成到音频放大器的项目。

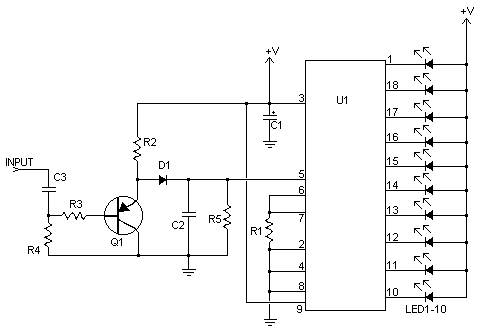

LM3915集成电路声级计

配件

C1 2.2uF的25V电​​解电容
C2,C3 0.1uF的瓷片电容
R1,R3 1K 1/4W电阻
R2 10K 1/4W电阻
R4 100K 1/4W电阻
R5 1M 1/4W电阻
D1 1N914硅二极管
Q1 2N3906 PNP晶体管
LED1-LED10 标准LED或LED阵列
U1 LM3915音频电平IC

备注

  1. V +可以从3V到20V。
  2. 输入被设计为标准的音频线电压(1V PP)和具有1.3V的最大输入电压。
  3. LM3915第9引脚可以从+ V断开,以使所述电路使用一个移动的点显示,而不是一个条形图。
标签: LM3915, 声级计
