TDA1524A立体声音量/平衡/音调控制电路

来源 aaroncake
浏览
发布时间 2014-03-12

这个简单的音量/平衡/音调控制电路被用于立体声音响系统中。它可以被添加到音频放大器,作为一个独立的控制模块。这是一个IC的结构使得它是一个非常紧凑的电路,只需要少量的外部元件。另外,它并没有采用双电源供电。这意味着,电路可在9V至15V电源工作(虽然9V时低音会有点弱)。该电路是由罗伯特·巴,最初出现于1998年五月号的智囊团列热门电子产品 。

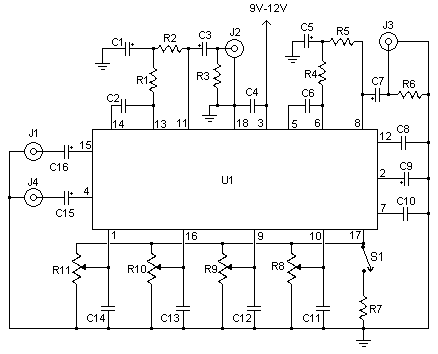

TDA1524A立体声音量/平衡/音调控制电路

配件

C1,C3,C5,C7,C15,C16 2.2UF电解电容
C2,C6 0.05uF瓷片电容
C4 0.22uF的圆盘电容器
C8,C10 0.015UF瓷片电容
C9 100uF的电解电容
C11,C12,C13,C14 0.1uF的瓷片电容
R1,R4 10K 1/4W电阻
R2,R5 33K 1/4W电阻
R3,R6 4.7K 1/4W电阻
R7 2.2K 1/4W电阻
R8,R9,R10,R11 50K线性电位器
U1 TDA1524A音调控制IC
S1 单刀单掷开关
J1,J2,J3,J4 RCA插孔

备注

  1. S1是一个轮廓控制。音量是由R11控制。平衡是由R10控制。R9和R8控制低音和高音。
  2. J1为左输入,J4是右输入。J2为左输出,J3是右输出。
  3. 该电路设计,接受线路电平或麦克风电平输入。如果你打算使用一个更强的信号,将需要分压器使电平下降到适当的水平。
  4. 如果你打算这个电路集成到另一个电路中,你可以跳过J1-J4。
