12伏灯调光器

这里是12伏/2安培灯调光器，通过控制无稳态定时器555振荡器的占空比，可用于调暗标准25瓦特汽车制动或备用灯泡。

当电位器是在最上面的位置时，电容将通过两个1K的电阻和二极管快速充电，产生一个短的时间间隔高电平脉冲和长间隔低电平输出，灯泡亮度变暗。当电位器处于最低位置时，电容器充电同时通过1K电阻和50K的电位器，并通过1K电阻放电，产生一个长时间间隔的高电平脉冲和短间隔的低电平输出，灯光亮度近全功率输出。在200赫兹的方波的占空比可以在从约5％变化至95％。

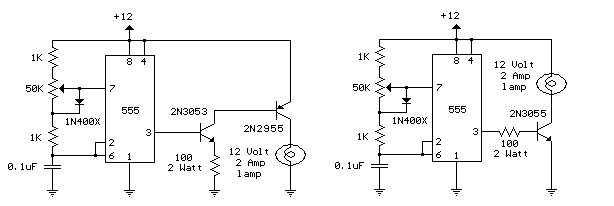

下面的两个电路示出了灯连接到正或负电源的一侧。
