12伏渐变闪烁灯

来源 Bowden的爱好电路
浏览
发布时间 2014-03-13

该电路是类似于用来实现渐变的闪烁或交替闪烁的功能。在这个版本中,灯通过改变占空比减弱亮度,所以高功率白炽灯可没有太多的功率损耗可以使用。开关波形是通过比较两种不同频率的线性斜坡产生。频率较高的斜坡波形(约75赫兹。)从LM324四运算放大器作为施密特触发振荡器的一个部分产生的。频率较低的斜坡控制所述衰减率,并从上部的两个运算放大器相似的电路产生。在两个斜坡波形引脚9和1的第4个运算放大器,产生一个占空比可变的方波来驱动输出晶体管。第二个晶体管用于反转波形,因为其他组灯亮,从而另一组灯将熄灭。该2N3053将处理高达500毫安电流,所以你可以用一个220欧姆的电阻串联每组4个LED连接12串的每4个LED(48个LED)。这将共计约250毫安。或者你可以使用三种4伏,200毫安圣诞树灯泡系列。对于较高功率的12伏汽车灯,该晶体管将需要被替换为一个MOSFET,可以处理当前的几个安培。见示意图可以进行连接下面的图。

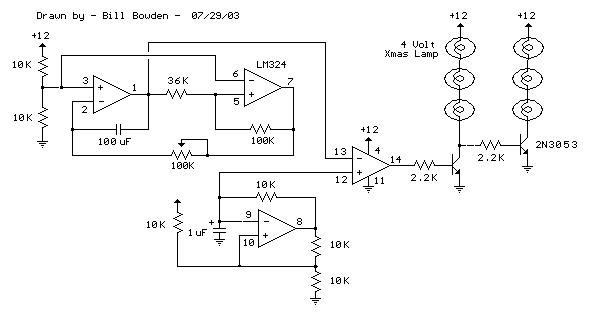

12伏渐变闪烁灯

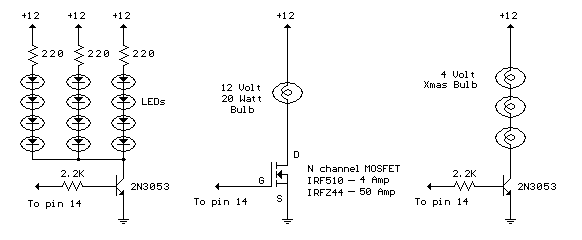

其他可能的联结线路

12伏渐变闪烁灯

标签: 闪烁灯
