使用脉冲变压器的可控硅调压电路

来源 techlib
浏览
发布时间 2013-12-07

使用白炽灯调光器可以很简单,无非就是一个电位器,电阻器,电容器和可控硅,有一个内置的双向触发二极管

下面的电路类似,使用单结晶体管来产生触发脉冲的设计。单结晶体管被替换为一个双管“闪光”电路,驱动脉冲变压器。

使用脉冲变压器的可控硅调压电路

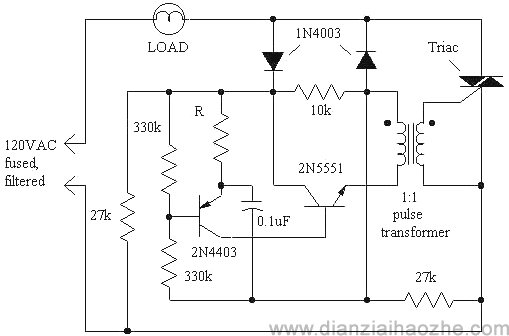

电路原理图

使用脉冲变压器的可控硅调压电路

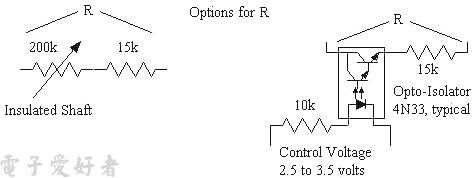

对于R选项

调光器可以以多种方式进行控制。对于R的第一个选项显示了一个典型的机械控制和所述第二选项显示了使用一个光隔离器进行电气控制的调光器。

记住,整个电路未与市电隔离,做好绝缘处理!

该电路将产生显著射频噪声,建议加入线路滤波器。

标签: 调光器, 可控硅
