220V可控硅电子调光器电路解说

浏览
发布时间 2009-02-13

  1、200W电子调光器基本电路

  该电路是最基本的可控硅调光电路,可实现对灯光的明暗调节但对其它电器很可能造成严重干扰。因为其原理是通过移相电路触发可控硅对交流电压正弦波形进行削波来实现电压的调节,输出的电压波形存在严重的畸变,产生大量的电磁谐波。

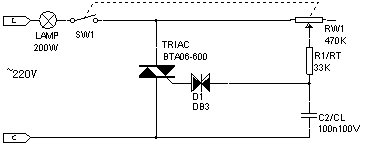

可控硅电子调光器基本电路
图一

  这种干扰尤其对无线电设备最为严重,如对中波收音机干扰相当严重以至于根本无法正常收听。所以电子爱好者们一定不要将这种基本电路用到实际应用中。

  2、较为实用的电子调光器电路

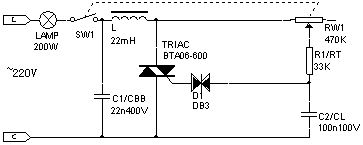

实用的可控硅电子调光器电路

  本电路中,电位器RW1、电阻R1、电容C2构成移相网络,通过双向触发二极管改变可控硅导通角实现调压从而改变灯泡的亮度。

  电感L和电容C1构成滤波电路用来消除可控硅工作时产生的电磁干扰。虽然还是不能完全消除干扰但大量的干扰波已被阻止反馈到电网中。

  二、几种实现特殊功能的可控硅电子调光器电路


  1、可精确最小亮度的调光电路

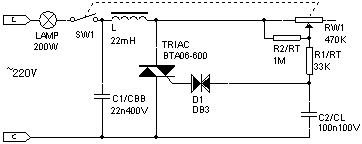

可精确最小亮度的电子调光电路

  该电路可在闭合开关时设定灯泡的最小亮度为某一确定值,设定增加的电阻R2的阻值即可实现。若将R2换为可变电阻器,则可实现更精确的调节。

  2、具有稳光功能的调光电路


具有稳光功能的电子调光器

  当环境亮度变化时,光敏电阻CDS的电阻值也会相应变化,此变化值将改变可控硅的导通角,使灯泡亮度向相反方向改变。RW2是用来调节光敏电阻的灵敏度。

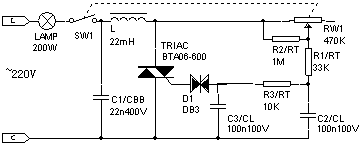

  3、改善了调节稳定性的调光器电路

调节稳定的电子调光器电路

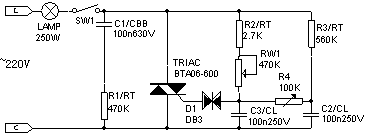

  4、可以消除滞后效应的调光器电路

可消除滞后效应的电子调光电路
