采用多谐振荡器的交替闪烁灯

浏览
发布时间 2009-06-14

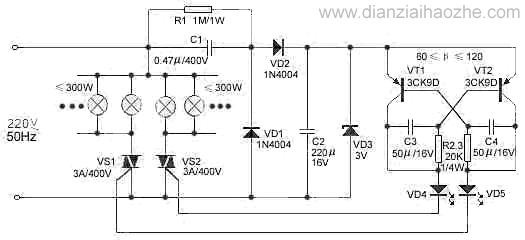

  这个交替闪烁灯是以简单的互补对称多谐振荡器为控制信号,用可控硅驱动两组220V白炽灯交替闪烁,可用于闪烁警示灯或简单的彩灯装饰。其电路如下图所示。

220V交替闪烁灯

  工作原理:交流220V电源经阻容降压、整流、滤波后,在VD3两端得到稳定的3V直流电压,为对称互补多谐振荡器供电。多谐振荡器中的VT1、VT2两只三极管轮流导通,其集电极电流控制双向可控硅VS1和VS2工作,两组白炽灯将交替闪烁发光。

  元件选择:电容C1为0.47μ/400V(涤纶电容)、C2为220μ/6V,C3、C4为50μ/16V。电阻R1为1M/1W,R2、R3为 20K/1/4W。二极管VD1、VD2选1N4004。稳压二极管VD3选3V/1W。发光二极管VD4、VD5为FG114001。双向晶闸管 VS1、VS2为TLC3A/400V。三极管VT1、VT2为3CK9D,60≤β≤120。

  调试和使用注意事项:

  • 如彩灯不亮,将3V稳压管换成4.5V稳压管。
  • 为防止流过发光二极管VD4、VD5的电流过大,最好在其回路中分别串入一个300Ω的限流电阻。
  • 调整时,改变R1、R2或C1、C2的大小,则可直接控制彩灯相互变化的快慢节奏。
  • 如双向晶闸管VS1、VS2用3A/400V,最好负载功率在300W以下,切忌不可超过最高限额500W。如想增大功率,可选用电流大于3A的晶闸管,但C1的容量还需增加。如原用0.47μ/400V可换成0.68~1μ/400V即可。
  • 本装置采用塑料作外壳,以避免市电源对人的触电,这样更为安全。
